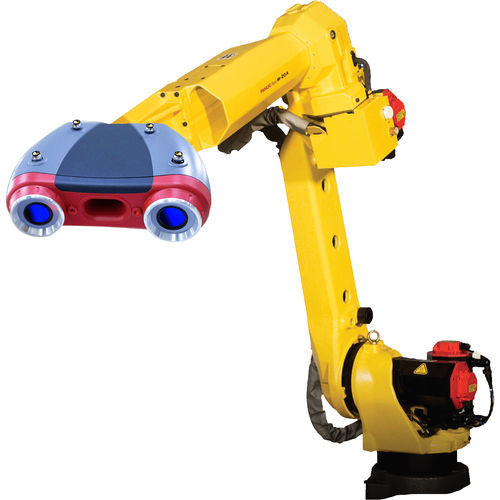

Optisches Inspektionssystem SFIS CheckBoxTM

3DrobotisiertMess

API hat das Smart Factory Inspection System mit echter 6 DoF-Echtzeit-3D-Robotermessung entwickelt und dabei die zunehmende Nachfrage der Fertigungsindustrie nach Automatisierung der Teilemessung mit einem höheren Maß an Genauigkeit erkannt. SFIS kann als kundenspezifische integrierte Lösung oder als Standard-Fertigungsprüfzelle geliefert werden. Die Standard API SFIS CheckBox™ ist eine optische 3D-Messlösung, die für die Prüfung von Produktionsteilen und für die Installation in der Fertigung entwickelt wurde. Die CheckBox ist modular aufgebaut und in der Größe skalierbar. Verwendet wird ein 6 Achsen-Industrieroboter mit einer in Echtzeit codierten Roboterposition unter Verwendung des 6 DoF Radian Pro Laser Trackers. Die in Echtzeit verbesserte Genauigkeit des Roboters macht problematische Aufkleber, die von photogrammetrischen Robotermesssystemen verwendet werden, überflüssig und bietet eine vergleichbare Genauigkeit von der Horizontalarm-KMG. Für die Prüfung größerer Teile wird der Roboter auf einer linearen Schiene montiert. CHECKBOX ZELLE Modularer Aufbau und skalierbare Fertigungsprüfzelle. Das modulare Gehäusedesign der CheckBox ermöglicht die Konfiguration der Systemgröße entsprechend der spezifischen Messaufgabe jedes Kunden und bietet gleichzeitig eine standardisierte Lösung. RAPIDSCAN HYBRIDER OPTISCHER SENSOR Mit dem RapidScan können hochreflektierende und Verbundwerkstoffe gemessen werden, ohne dass ein umständliches Einsprühen von Produktionsteilen erforderlich ist. Mit der Subpixel-Kantenerkennung erzeugt die optische Projektion (Hybridmuster) eine hochpräzise dichte Punktwolke.
