Signalverstärker PB51

LeistungStromSpannung

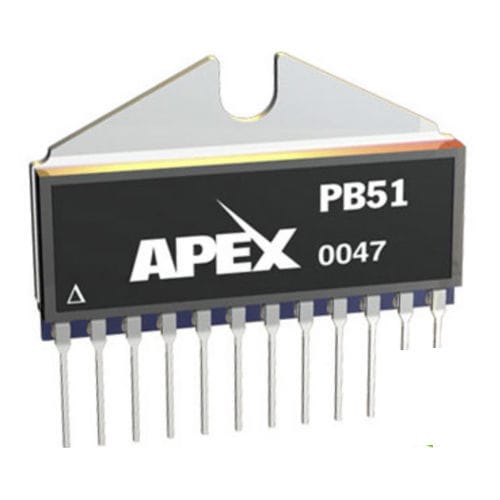

Der PB51 ist ein 1,5A, 300V Power Booster-Verstärker, der für die Spannungs- und Stromverstärkung eines Allzweck-Operationsverstärkers mit kleinen Signalen entwickelt wurde. Durch die Verwendung des PB51 Leistungsverstärkers in der Rückkopplungsschleife eines Treiberverstärkers hat der resultierende zusammengesetzte Verstärker die Genauigkeit des Treibers mit dem erweiterten Ausgangsspannungsbereich und der Stromfähigkeit des Verstärkers. Der PB51 kann in einigen Anwendungen auch ohne Treiberverstärker verwendet werden und benötigt lediglich einen externen Strombegrenzungswiderstand, um ordnungsgemäß zu funktionieren. Eine Kompensation ist für die meisten Treiber/Verstärker-Konfigurationen nicht erforderlich, kann aber mit einem einzigen externen Kondensator erreicht werden. Obwohl der Leistungsverstärker recht einfach konfiguriert werden kann, wird durch die Wahl von Treiberverstärker, Strombegrenzung, Versorgungsspannung, Spannungsverstärkung und Kompensation eine enorme Flexibilität geboten. Der PB51 ist ein hybrides Produktdesign, das in einem platzsparenden, elektrisch isolierten 12-Pin-PowerSIP-Gehäuse untergebracht ist, das sich für Leiterplattenlayouts mit hoher Dichte eignet. Zu den Zielanwendungen gehören Hochspannungsmessgeräte, elektrostatische Wandler und Ablenkungen sowie programmierbare Stromversorgungen. Der PB58A ist die A-Grade-Version mit verbesserter Leistung in den Bereichen Ausgangsstrom (2A), Anstiegsgeschwindigkeit (75V/µs) und Offsetspannung.
