Signalverstärker PB50

LeistungStromSpannung

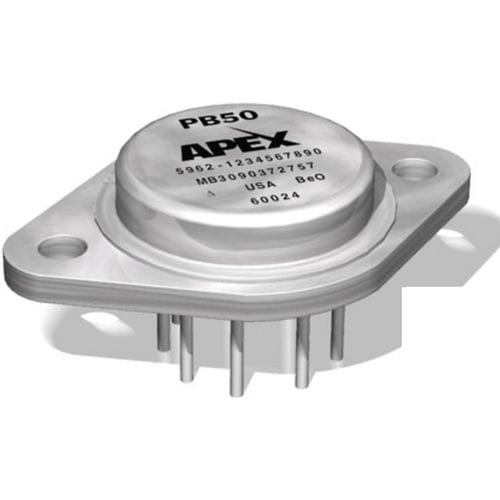

Der PB50 ist ein 2A, 200V Power Booster-Verstärker, der entwickelt wurde, um Spannungs- und Stromverstärkung für einen Kleinsignal-Allzweck-Operationsverstärker zu bieten. Durch die Verwendung des PB50 Leistungsverstärkers in der Rückkopplungsschleife eines Treiberverstärkers hat der resultierende zusammengesetzte Verstärker die Genauigkeit des Treibers mit dem erweiterten Ausgangsspannungsbereich und der Stromfähigkeit des Verstärkers. Der PB50 kann in einigen Anwendungen auch ohne einen Treiberverstärker verwendet werden und benötigt lediglich einen externen Strombegrenzungswiderstand, um ordnungsgemäß zu funktionieren. Eine Kompensation ist für die meisten Treiber/Verstärker-Konfigurationen nicht erforderlich, kann aber mit einem einzigen externen Kondensator erreicht werden. Obwohl der Leistungsverstärker recht einfach konfiguriert werden kann, wird durch die Wahl von Treiberverstärker, Strombegrenzung, Versorgungsspannung, Spannungsverstärkung und Kompensation eine enorme Flexibilität geboten. Der PB50 ist ein hybrides Produktdesign, das in einem galvanisch getrennten, hermetisch versiegelten 8-Pin TO-3 Metallgehäuse untergebracht ist. Zu den Zielanwendungen gehören Hochspannungsinstrumente, elektrostatische Wandler und Ablenkungen sowie programmierbare Stromversorgungen.
