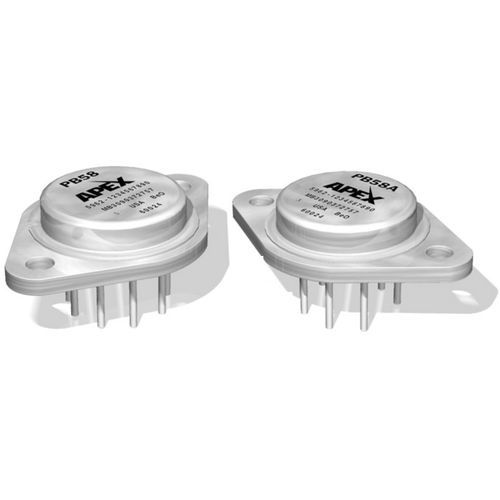

Signalverstärker PB58

LeistungStromSpannung

Der PB58 ist ein 1,5A, 300V Power Booster-Verstärker, der für die Spannungs- und Stromverstärkung eines Allzweck-Operationsverstärkers für kleine Signale entwickelt wurde. Durch die Verwendung des Leistungsverstärkers PB51 in der Rückkopplungsschleife eines Treiberverstärkers hat der resultierende zusammengesetzte Verstärker die Genauigkeit des Treibers mit dem erweiterten Ausgangsspannungsbereich und der Stromfähigkeit des Verstärkers. Der PB51 kann in einigen Anwendungen auch ohne Treiberverstärker verwendet werden und benötigt lediglich einen externen Strombegrenzungswiderstand, um ordnungsgemäß zu funktionieren. Eine Kompensation ist für die meisten Treiber/Verstärker-Konfigurationen nicht erforderlich, kann aber mit einem einzigen externen Kondensator erreicht werden. Obwohl der Leistungsverstärker recht einfach konfiguriert werden kann, wird durch die Wahl von Treiberverstärker, Strombegrenzung, Versorgungsspannung, Spannungsverstärkung und Kompensation eine enorme Flexibilität geboten. Der PB58 zeichnet sich durch eine hohe Anstiegsgeschwindigkeit von 100V/µs, eine Leistungsbandbreite von mindestens 320kHz und einen niedrigen Ruhestrom von 12mA aus. Der PB58 ist ein hybrides Produktdesign, das in einem elektrisch isolierten, hermetisch abgedichteten 8-Pin TO-3 Metallgehäuse untergebracht ist. Zu den Zielanwendungen gehören Hochspannungsinstrumente, elektrostatische Wandler und Ablenkungen sowie programmierbare Stromversorgungen. Der PB58A ist die A-Grade-Version mit verbesserter Leistung in den Bereichen Ausgangsstrom (2A), Anstiegsgeschwindigkeit (100V/µs) und Offsetspannung.
