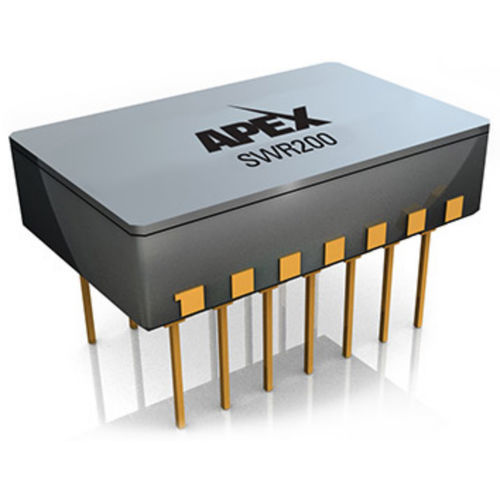

Spannungsreferenz SWR200

SWR200 ist eine Präzisions-Sinuswellenreferenz, die einen ultrastabilen Sinuswellenausgang von +7,071 V bei einer anfänglichen Genauigkeit von ±0,5 % und einem Temperaturkoeffizienten von nur 20 ppm/°C über den gesamten militärischen Temperaturbereich liefert. Diese extreme Genauigkeit wird durch eine AGC-Schaltung auf Chopper-Basis ermöglicht. Die Temperaturkennlinie der Zerhackerschaltung kompensiert die typische Nichtlinearität der internen DC-Zener-Referenz, was zu einer nahezu linearen Amplituden-Temperatur-Kennlinie führt. Die Frequenz des SWR200 ist mit zwei externen Kondensatoren programmierbar. Die SWR200-Serie ist in einem hermetisch versiegelten 14-Pin-Gehäuse mit Bodenlötung und in einer "M"-Version erhältlich, die auf hohe Zuverlässigkeit und Qualität geprüft ist. Der SWR200 eignet sich für alle Anwendungen, die eine stabile Sinuswellenquelle erfordern. Der SWR200 kann als Referenzquelle in Präzisionsmesssystemen verwendet werden, die auf LVDT- oder RVDT-Positionssensoren basieren. Eine programmierbare AC-Referenz kann mit dem SWR200 als Referenz für einen hochgenauen multiplizierenden Digital-Analog-Wandler erstellt werden.
