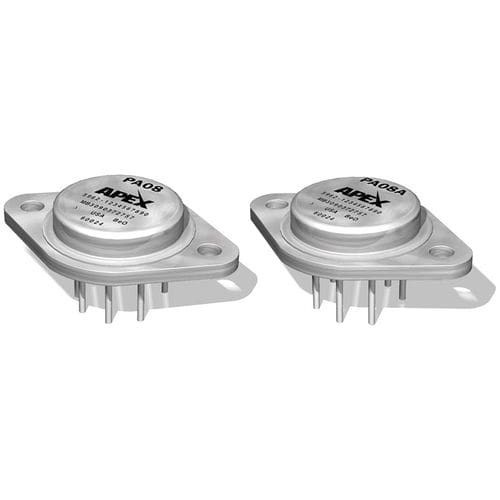

Leistungsverstärker PA08

SpannungBetriebHybrid

Der PA08 ist ein Hochspannungs-Leistungsverstärker, der für Ausgangsspannungsschwankungen bis zu ±145V mit einer dualen Versorgung oder einer 290V-Einzelversorgung ausgelegt ist. Dieser Leistungsverstärker liefert eine hohe Genauigkeit über eine Kaskadenschaltung. Alle internen Vorspannungen beziehen sich auf eine Zenerdiode, die von einer FET-Konstantstromquelle gespeist wird. Infolgedessen zeichnet sich der PA08 durch ein beispielloses Versorgungsangebot und eine hervorragende Versorgungsunterdrückung aus. Zielanwendungen für dieses POA sind elektrostatische Wandler, Ablenkschaltungen und programmierbare Stromversorgungen. Der PA08A ist die A-Version, die eine verbesserte Leistung in den Bereichen Offsetspannung, Offsetstrom und Biasstrom bietet. Der PA08V ist die Version mit erweitertem Versorgungsbereich (350V). Der PA08M/883 ist die vollständig zertifizierte militärische Version. Die PA08-Serie ist ein hybrides Produktdesign, das in einem elektrisch isolierten, hermetisch abgeschlossenen 8-poligen TO-3-Metallgehäuse untergebracht ist. Für den Dauerbetrieb unter Last wird ein Kühlkörper der richtigen Leistung empfohlen.
