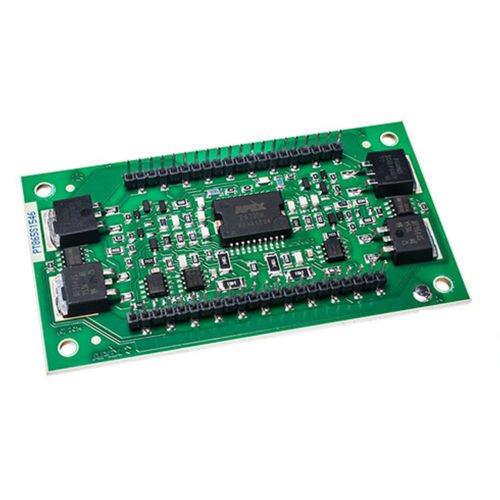

Leistungsverstärker MP104

BetriebHybridHochspannung

Der MP104 ist ein zweikanaliger Hochspannungs- und Hochstrom-Leistungsverstärker für Piezo-Bauelemente, die zur Ansteuerung von Tintenstrahldüsen verwendet werden. Basierend auf dem Apex MP103 referenziert dieser Hybrid der nächsten Generation den Ausgang auf Masse und nicht auf die negative Versorgungsschiene, wodurch die Notwendigkeit einer negativen Hochstromversorgung entfällt und die Anforderungen an teure Netzteile reduziert werden. Die Gesamtspannungsversorgung beträgt maximal 180 V mit einer Niedrigstrom-Negativversorgung (=100 mA) für die Qualität des Ausgangssignals, und der Ausgangsstrom beträgt >10 A Spitze pro Kanal bei Einhaltung des sicheren Betriebsbereichs (SOA). Der MP104 verfügt außerdem über eine erweiterte maximal zulässige interne Verlustleistung von 100 W pro Kanal, eine verbesserte Schaltung für eine ausgeglichene Leistung in jedem Kanal und eine Reduzierung des Übersprechens. 10A, 160V Zweikanal-Tintenstrahldruckertreiber Kostengünstige, integrierte Zweikanal-Lösung Hohe Versorgungsspannung von 160 V mit negativer Schiene gegen Erde Spitzenausgangsstrom >10A pro Kanal innerhalb von SOA Hohe Anstiegsrate 50V/µs
