Stromverstärker SA57

SpannungHybridDSP

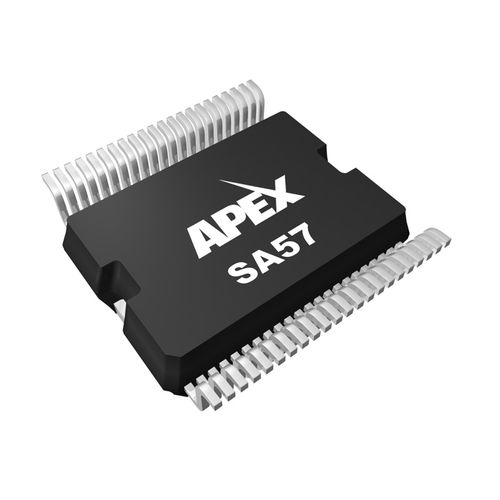

Der SA57 ist ein kostengünstiger 60-V-Motortreiber-IC mit Pulsweitenmodulation (PWM), der einen Ausgangsstrom von bis zu 17 A liefern kann. Als monolithische Ein-Gehäuse-Lösung bietet der SA57 ein hohes Maß an Integration für den Antrieb von bürstenartigen DC-Motoren im Marktbereich zwischen Geräten mit niedrigerem Strom und teureren Treibern, die mit 400+ Spannungsversorgungen arbeiten. Eine nahtlose digitale Schnittstelle ist mit dem SA57AHU möglich, indem er entweder mit einer MCU oder einem DSP zusammenarbeitet. Die individuelle Steuerung sowohl der oberen als auch der unteren Ausgangs-FETs ist über direkte Signale des Prozessors möglich. Der SA57 verfügt über eine Temperatur- und Kurzschlussüberwachung, die Fehlersignale für den Mikrocontroller erzeugt, damit dieser entsprechende Maßnahmen ergreifen kann. Zusätzlich bietet die zyklusweise Strombegrenzung einen vom Mikrocontroller unabhängigen, vom Benutzer programmierbaren Hardwareschutz. Der Ausgangsstrom wird mit einer innovativen verlustarmen Technik gemessen. Der SA57 ist in einem 44-poligen HSOP-Gehäuse mit integriertem Wärmeschutz untergebracht und bietet ein ausgewogenes Verhältnis zwischen hervorragender thermischer Leistung und den Vorteilen eines flachen Oberflächenmontagegehäuses.
