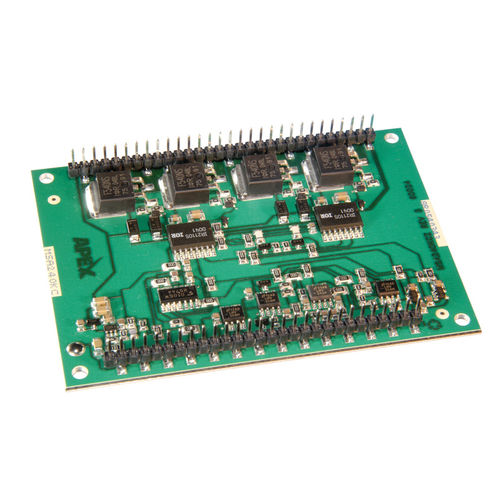

Stromverstärker MSA240

SchaltHybridMOSFET

Der MSA240 ist ein 20A (30A PEAK), 100V Pulsweitenmodulations (PWM)-Verstärker, der als oberflächenmontierbares "Open Frame"-Modul auf Leiterplattenebene konstruiert ist und eine kostengünstige Lösung für Motorsteuerungsanwendungen darstellt. Der MSA240 bietet eine herausragende Leistung, die mit herkömmlichen, teureren Hybridkomponenten konkurrieren kann, und erweist sich als hervorragender Ersatz, wenn die Betriebsumgebung weniger anspruchsvoll ist. Der MSA240 ist ein kompletter PWM-Verstärker, der einen Oszillator, einen Komparator, einen Fehlerverstärker, Strombegrenzungskomparatoren, eine 5-V-Referenz, einen intelligenten Controller und eine Vollbrücken-MOSFET-Ausgangsschaltung umfasst. Eine variable Schaltfrequenz ist vom Benutzer bis zu 50kHz programmierbar. Der MSA240 ist auf einem thermisch leitenden, aber elektrisch isolierenden Substrat aufgebaut, das direkt auf einen Kühlkörper montiert werden kann.
