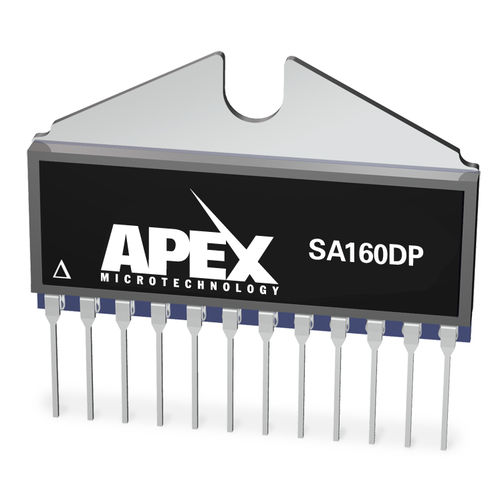

Signalverstärker SA160

StromSchaltKlasse D

Die SA160DP und SA160DPA sind kostengünstige, komplette H-Brücken-Schaltverstärker der Klasse D für den Antrieb von Bürstenmotoren und reaktiven Lasten. Diese Vollbrückenverstärker können mit Einzelversorgungen bis zu 80 V betrieben werden und liefern bis zu 10 A Dauerausgangsstrom beim Standardmodell SA160DP und bis zu 14 A Dauerstrom beim A Grade SA160DPA. Als Nachfolgeprodukte des SA60 H-Brücken-Motortreibers von Apex Microtechnology sind sowohl der SA160DP als auch der SA160DPA mit einem sehr niedrigen RDS(ON) von typisch 140mΩ über den gesamten Betriebstemperaturbereich von -40°C bis +85°C ausgelegt, was zu einer fast 50 % geringeren Wärmeabgabe führt. Die Schaltfrequenz des SA160DP/SA160DPA kann intern erzeugt werden und ist über einen externen Integrator-Kondensator auf bis zu 125kHz programmierbar. Beide Geräte können auch durch externe Schaltsignale bis zu 250kHz gesteuert werden. Mit einem externen TTL-kompatiblen PWM-Signal kann eine gleichzeitige Richtungs- und Amplitudensteuerung erreicht werden. Die Leistungsabgabe an die Last beträgt beeindruckende 800 W bei 97 % Ausgangswirkungsgrad für die Standardausführung und bis zu 1,2 kW mit dem SA160DPA. Die SA160DP/SA160DPA sind im gleichen 12-Pin-PowerSIP-Gehäuse wie die SA60 untergebracht und können direkt in das Gehäuse eingesetzt werden, so dass sie zueinander kompatibel sind.
