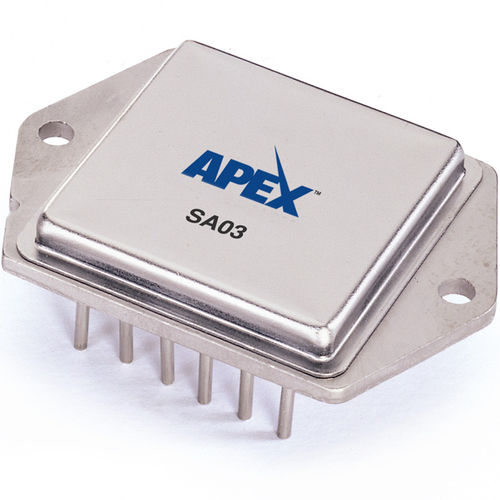

Hybrid-Verstärker SA03

PulsweitenmodulationSchaltfrequenz

Der SA03 ist ein 30A, 100V Pulsweitenmodulation (PWM) Verstärker, der bis zu 3.000W an die Last liefern kann. Über die Takteingangsstufe, die den internen 45-kHz-Oszillator durch zwei teilt und keine externen Komponenten benötigt, ergibt sich eine Schaltfrequenz von 23kHz. Externe Oszillatoren können verwendet werden, um die Schaltfrequenz zu senken oder um mehrere Verstärker zu synchronisieren. Zu den Schutzfunktionen des SA03 gehört eine Strommessung, die Amplituden- und Richtungsdaten für jede Hälfte der Brückenschaltung des Geräts liefert und es dem Abschalteingang ermöglicht, alle vier Treiber des H-Brückenausgangs abzuschalten. Eine High-Side-Strombegrenzung und die programmierbare Low-Side-Strombegrenzung schützen den Verstärker vor Kurzschlüssen gegen Versorgung oder Masse sowie vor Lastkurzschlüssen. Die H-Brücken-Ausgangs-MOSFETs werden durch direkte Temperaturmessung des Chips vor thermischer Überlastung geschützt. Bei diesem PWM-Verstärker handelt es sich um ein hybrides Produktdesign, das in einem hermetischen und isolierten 12-Pin-Metallgehäuse untergebracht ist und nur drei Quadratzoll Platz auf der Platine benötigt.
