Leistungsverstärker PA7 series

BetriebHybridisoliert

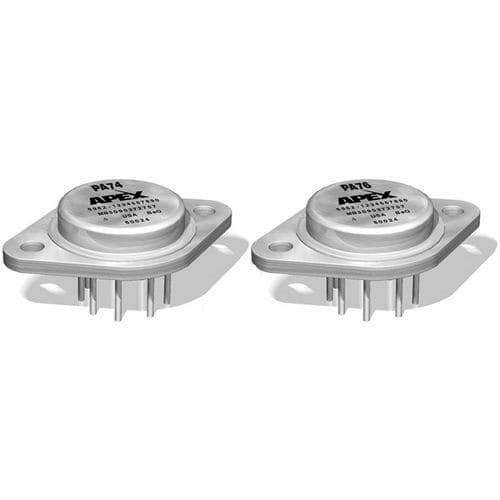

Der PA74 ist ein Dual-Power-Operationsverstärker mit einem Dauerausgangsstrom von 2,5A x 2 bei einer Versorgungsspannung von 5V bis 40V. Das Produktdesign des PA74 nutzt sowohl monolithische als auch hybride Technologien, indem zwei ICs in einem elektrisch isolierten, hermetisch versiegelten 8-Pin TO-3 Metallgehäuse untergebracht werden. Das Ergebnis ist eine kostengünstige Lösung für Anwendungen, die mehrere Verstärker pro Platine oder Konfigurationen im Brückenmodus erfordern. Die ICs, aus denen der PA74 besteht, sind mit dualen Eingangs- und Ausgangsstufen ausgestattet, um die gewünschten Eingangs- und Ausgangseigenschaften zu erreichen. Die Eingangsstufe nutzt einen doppelten Leistungsverstärker auf einem einzigen IC, der die Ausgangsstufen ansteuert. Die Ausgangsstufen sind in einer nicht-invertierenden Pufferkonfiguration mit Einheitsverstärkung konfiguriert. Die Ausgangsstufen des Verstärkers sind ebenfalls stabilitätskompensiert, werden aber nicht für die Verwendung als Unity-Gain-Follower empfohlen. Der PA74A ist die A-Grade-Version mit einem Ausgangsstrom von 3A x 2 und verbesserter Leistung in den Bereichen Offsetspannung und Spannungshub. Der PA74M ist die nicht konforme Version für militärische Zwecke.
