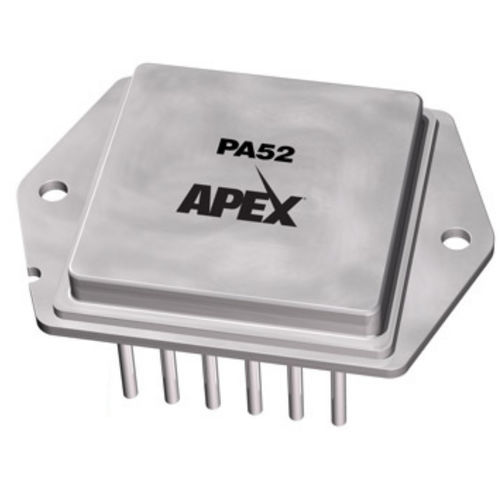

Leistungsverstärker PA52

SpannungBetriebHybrid

Der PA52 ist ein 40A (80A PEAK), 200V Leistungs-Operationsverstärker mit 90kHz Leistungsbandbreite und einer 50V/µs Slew-Rate. Mit dieser Kombination aus hohem Ausgangsstrom, Bandbreite, Anstiegsgeschwindigkeit und 400 Watt interner Verlustleistung ist der PA52 für Anwendungen auf dem Markt für Semi-Cap-Geräte gedacht. Ein weiteres außergewöhnliches Merkmal des PA52 ist ein Boost-Spannungseingang, der es dem Kleinsignalteil des Verstärkers ermöglicht, mit einer höheren Spannung zu arbeiten als die Hochstrom-Ausgangsstufe. Der Verstärker ist dann so vorgespannt, dass er bei hohen Strömen einen engen linearen Übergang zu den Versorgungsschienen erreicht und so besonders effizient arbeitet. Der PA52A ist die A-Grade-Version, die eine verbesserte Leistung in den Bereichen Offsetspannung und Spannungshub bietet. Bei der PA52-Serie handelt es sich um ein hybrides Produktdesign, das in einem galvanisch getrennten, hermetisch abgedichteten 12-Pin-PowerDIP-Metallgehäuse untergebracht ist. Für den Dauerbetrieb unter Last wird ein Kühlkörper mit geeigneter Leistung empfohlen.
