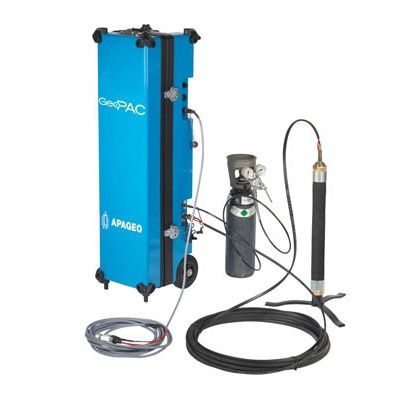

Druckprüfanlage GEOPAC®

GEOPAC® VERWALTET ALLE VERSCHIEDENEN SCHRITTE EINES DRUCKMESSERTESTS GEMÄß DEN NORMEN ISO 22476-4 UND ASTM D4719-07. Aus den Versuchsmessungen (Volumenschwankung basierend auf kontrolliertem Druck) kann bei ebener Verformung eine Spannungs-Dehnungs-Kurve für den Boden ermittelt werden. Das Testen ermöglicht die Definition von drei Parametern: - Ménard-Druckmessermodul (EM) - Kriechdruck (Pf) - Grenzdruck (Pl) DURCHFÜHRUNG Der Bediener gibt die verschiedenen Parameter des Tests in die GeoBOX® ein (Bohrlochnummer, Tiefe des Tests, Druck der 1. Druckstufe etc...). Sobald die Sonde bis zur erforderlichen Testtiefe in das Bohrloch abgesenkt ist, kann GeoBOX® die Testdurchführung starten. Ab jetzt steuert GeoPAC® alle Abläufe des gesamten Prozesses: Standardprüfung, Druckverlust, Volumenverlust, Sondenblutung. Die Einstellung von Druckinkrementen und Druckverzögerungen ist ebenfalls automatisiert. Während des gesamten Prozesses bietet die GeoBOX® eine Überwachung des anstehenden Tests auf ihrem Bildschirm an (Verlauf, Echtzeitansicht der Ergebnisse, Liniengrafik usw...). Der Betreiber kann jederzeit entscheiden, den Test von GeoBOX® aus zu beenden. ANWENDUNGEN In-situ kontrollierter Belastungstest, der an der Wand eines Bohrlochs mit einer zylindrischen Sonde durchgeführt wird, die sich radial ausdehnt DATENVERARBEITUNG Die Aufzeichnungen können direkt auf dem tragbaren Drucker der GeoBOX® bearbeitet werden Die Daten können direkt auf unserer geotechnischen Software GeoVision® durch einen USB-Stick oder GPRS-Übertragung verarbeitet werden GEOPAC® DIE + Pilotierung und Datenerfassung durch WIFI mit GeoBOX® Automatisches Verfahren - Automatische Druckverzögerungseinstellungen Perfektes Management der Druckstufen
