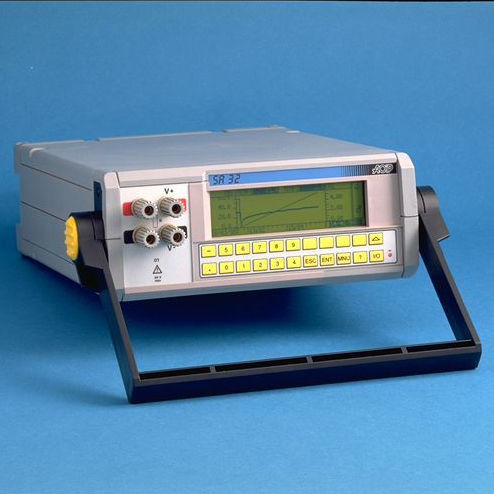

Datenerfassungsmodul mit Analogausgang SA32

TemperaturSpannungMehrkanal

Das analoge Datenerfassungssystem SA 32 ist für die Messung, Überwachung und Aufzeichnung von analogen Signalen auf 32 Kanälen in 2 Leitungen oder 8 Kanälen in 4 Leitungen bestimmt. - Spannung: 0-10 V - Strom: 0-20 und 4-20 mA mit externen Shunts - Thermoelemente: Typ K/T/J/S/B/N mit oder ohne Kaltstellenkompensation - Widerstandswert: 3000 Ω - RTD: Pt100 in 3 oder 4 Drähten - Trockene Kontakte Das analoge Datenerfassungssystem SA 32 ist für die Messung, Überwachung und Aufzeichnung von analogen Signalen auf 32 Kanälen in 2 Leitungen oder 8 Kanälen in 4 Leitungen bestimmt. Dieses System wurde mit Flexibilität und Präzision entwickelt und kann in zahlreichen Anwendungen, vor Ort oder im Labor, eingesetzt werden. SA 32 ermöglicht die Programmierung von 100 Adressen, die für die Messung von realen Kanälen (bis zu 32 Kanäle) oder virtuellen Kanälen zur Durchführung von Berechnungen / mathematischen Funktionen definiert werden können. Die Eingangskanäle werden von einer CMOS-Logikschaltung abgetastet. Die Abtastung ist in "Tasks" oder Abtastverfahren organisiert, die festlegen, was abgetastet werden soll (Kanäle), wie abgetastet werden soll (Start und Stopp der Abtastung, Abtastrate) und wie die Ergebnisse verarbeitet werden sollen (Massenspeicher, RS 232-Ausgang). Der Benutzer hat Zugriff auf 16 Tasks, also 16 verschiedene Scan-Untergruppen. Der Datenlogger ist vollständig über die Tastatur und das Hilfemenü auf dem Bildschirm oder über die RS 232-Schnittstelle mit der mitgelieferten Software LTC 32W programmierbar. Das hintergrundbeleuchtete LCD-Display zeigt 2 Kanäle gleichzeitig entweder in digitalem oder grafischem Format (150 Punkte Definition) auf einer zwischen 1 s und 1 min einstellbaren Zeitbasis an. Außerdem können gespeicherte Werte auf dem Bildschirm abgerufen und im digitalen oder grafischen Format angezeigt werden.
