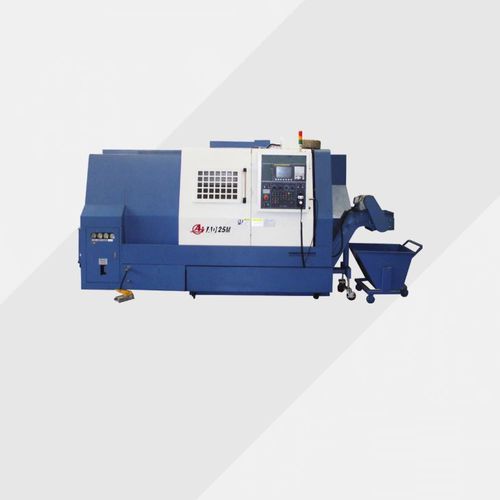

CNC-Drehzentrum AD35

4-Achs12 Werkzeugefür Teilen großem Durchmesser

Dieses CNC-Drehzentrum wurde mit mechanischer und elektrischer Integrationsstruktur entworfen, das Layout ist angemessen und der Platzbedarf ist gering. Das Maschinenbett ist Schrägbett (45 Grad) und kastenförmige Struktur mit dem Material aus zähem Gusseisen (HT300) durch einmalige Gießen Gießen Technologie gegossen, und durch die importierte hochpräzise fünfflächige Bearbeitungszentrum mit einmaligen Spannen Verarbeitung verarbeitet. Der Hauptmotor und der Vorschubmotor werden von einem FANUC-Servomotor angetrieben, die Kugelumlaufspindel und die patentierte Linearführung werden von HIWIN in Taiwan hergestellt. Spindel-Material ist Chrom-Molybdän-Stahl, Spindel-Struktur ist vorne fest und hinten schwimmende Unterstützung, und durch die Verwendung von großen Durchmesser P4 Grad (JIS) hochpräzise Zylinderrollenlager und High-Speed-Kegelkontakt-Kugellager erreicht radiale und axiale widerstehen und synthetische Last. Spindelmotor verwendet FANUC neuesten P18 Wide-Area-High-Performance-AC-Servomotor, stufenlose Geschwindigkeit, und verwendet eine hohe Genauigkeit Position Encoder, die die Spindel-Index macht, ist Spindel Bohrung 62mm. Kugelumlaufspindel und Spindellager sind beide mit NSK-Lager in Japan hergestellt. Die Standard-Hydraulik-Reitstock ist ausgestattet, hydraulische Futter ist 10 Zoll in Taiwan gemacht, Revolverkopf nimmt die italienische 12-Station Power Revolverkopf, Elektrowerkzeug kann auf allen Positionen dieses Revolverkopfes ausgetauscht werden. Das CNC-Steuerungssystem nimmt das international anerkannte FANUC 0i TF-Steuerungssystem an (es kann auch ein anderes System entsprechend der Anfrage des Benutzers gewählt werden).
