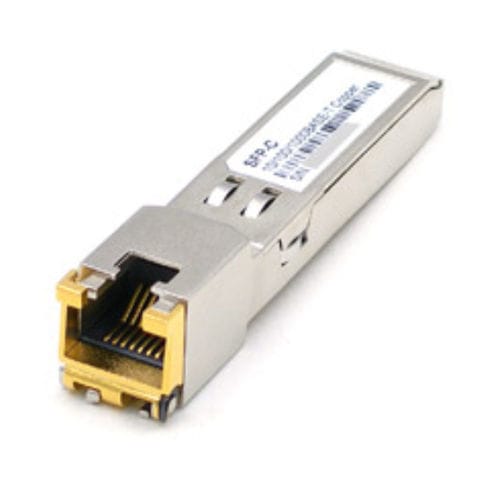

Gigabit-Ethernet-Transceiver SFP-C

DatenHochleistungVollduplex

Die SFP-C Copper Small Form Pluggable (SFP) Transceiver sind ein hochleistungsfähiges, kostengünstiges Modul, das den Gigabit Ethernet und 1000BASE-T Standards gemäß IEEE 802.3-2002 und IEEE 802.3ab entspricht und eine Datenrate von 1000 Mbps bis zu 100 Metern über ungeschirmte Twisted-Pair-Kabel der Kategorie 5 unterstützt. Das Modul unterstützt 1000 Mbps Vollduplex-Datenverbindungen mit 5-stufigen Pulse Amplitude Modulation ( PAM ) Signalen. Alle vier Paare im Kabel werden mit einer Signalrate von 250 Mbps auf jedem Paar verwendet. Das Modul bietet standardmäßige serielle ID-Informationen gemäß SFP MSA, auf die über die Adresse A0h über das serielle 2-Draht-CMOS-EEPROM-Protokoll zugegriffen werden kann. Auf den physischen IC kann auch über einen seriellen 2-Draht-Bus an der Adresse A0h zugegriffen werden. Merkmale Bis zu 1,25 Gb/s bi-direktionale Datenverbindungen Hot-plug-fähiger SFP-Footprint Erweiterter Temperaturbereich (0°C bis +70°C) Metallisches Gehäuse für geringe EMI Geringe Verlustleistung (typisch 1,05 W) Kompakte RJ-45-Steckerbaugruppe Zugriff auf Physical Layer IC über seriellen 2-Draht-Bus 10/100/1000Mbps-kompatibel in Hostsystemen mit SGMII-Schnittstelle
