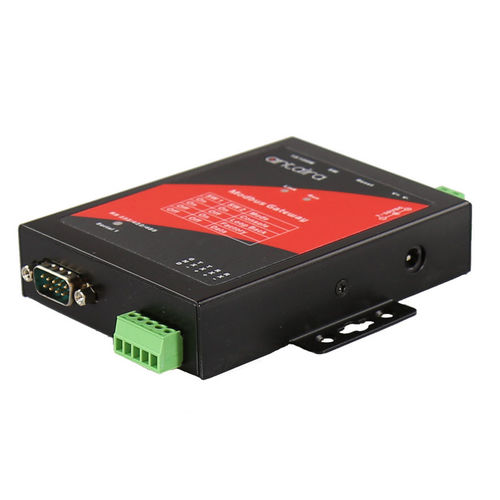

Gateway für Kommunikation STM-501C

TCPSerieIP

Das STM-501C, MODBUS-Gateway ermöglicht den Betrieb von älteren MODBUS RTU/ASCII-Geräten in einem MODBUS TCP-Netzwerk. Es ermöglicht die Kommunikation zwischen einem seriellen MODBUS-Master oder -Slave mit einem MODBUS-TCP-Slave oder -Master. Modbus-TCP-Master zu Modbus-RTU/ASCII-Slaves: Der STM-501C ermöglicht mehreren MODBUS-TCP-Mastern die Kommunikation mit einem seriellen MODBUS-Netzwerk. Da ein serielles MODBUS-Netzwerk nur eine Abfrage auf einmal verarbeiten kann, werden Abfragen von verschiedenen Mastern in einer Pipeline zusammengefasst und nacheinander verarbeitet. Modbus RTU/ASCII-Master an Modbus TCP-Slaves: Wenn der STM-501C als MODBUS RTU/ASCII-Master zu MODBUS TCP-Slave-Gateway fungiert, kann der STM-501C bis zu 8 MODBUS TCP-Slaves anschließen. Benutzer können einen UID-Bereich für jeden MODBUS-TCP-Slave angeben. Inaktives Zeitlimit: Der STM-501C bietet eine inaktive Zeitüberschreitung, mit der Benutzer eine Zeitspanne festlegen können, nach der die TCP/IP-Verbindung getrennt wird, wenn keine Aktivität im Netzwerk vorliegt. Wenn die Verbindung nicht abgebaut wird, belegt sie einen Verbindungssteckplatz und verhindert, dass eine weitere Verbindung hergestellt wird. Konfigurationswerkzeuge: Die benutzerfreundliche Verwaltungssoftware bietet eine einfache Möglichkeit zur Konfiguration des STM-501C. Sie kann alle seriellen Geräteserver innerhalb eines lokalen Netzwerks unabhängig von dessen Subnetz suchen. Sie kann auch einen seriellen Geräteserver mit einer bestimmten IP-Adresse über ein Weitverkehrsnetz finden. Der STM-501C kann auch über seinen Konsolenanschluss oder über eine Telnet-Verbindung konfiguriert werden. Der STM-501C bietet eine Webschnittstelle, über die der Benutzer ihn mit einem Webbrowser konfigurieren kann.
