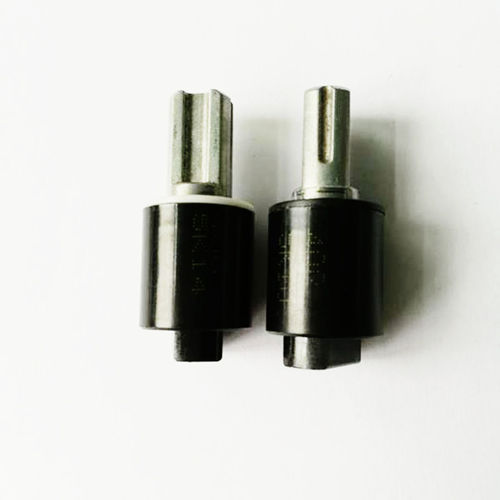

Rotationsdämpfer Q20B series

Flüssigkeitmechanischfür Scharniere

- Hinweis: Die Nenndaten werden bei einer Drehzahl von 20 U/min und einer Umgebungstemperatur von 23℃±2℃ gemessen. * Max. Winkel 115º * Temperaturbereich -5~50℃ * Gewicht: 12±1g * Material des Gehäuses: Polybutylenterephthalat (PBT) * Material der rotierenden Welle: Polybutylenterephthalat (PBT) oder Zinklegierung * Öltyp: Silikonöl 1. Wie in der Abbildung unten zu sehen ist, ändert sich das Drehmoment der Achsenkraft, die von der Fläche ausgeübt wird, wenn die Fläche beginnt, sich von weniger als 90º auf 0º zu verlangsamen. 2.Berechnen Sie das richtige Drehmoment: T=M×L×9,8÷2 Z.B. Das Gewicht des Deckels M=1.5KG Die Länge des Deckels L=0,4m Torque required=T=1.5×0.4×9.8÷2=2.94N.M Nach der obigen Berechnung ist die Teile-Nr. Nr. Q20B-300G gewählt werden. 3. Der Spalt zwischen der rotierenden Welle und den Montageteilen sollte möglichst gering sein. Die Drehgeschwindigkeit wird durch den Spalt beeinträchtigt. 4. Temperaturverhalten: Das Drehmoment eines Rotationsdämpfers hängt von der Umgebungstemperatur ab. Wie in der Grafik rechts dargestellt, nimmt das Drehmoment mit steigender Umgebungstemperatur ab und mit sinkender Umgebungstemperatur zu. Das liegt daran, dass die Viskosität des Silikonöls im Inneren des Dämpfers je nach Temperatur variiert. Wenn sich die Temperatur wieder normalisiert, wird auch das Drehmoment wieder normal. 5.Der maximale Drehwinkel des Lamellendämpfers beträgt 115º. Bei einem Winkel über 115º wird der Dämpfer möglicherweise zerstört. Montieren Sie daher bitte einen Stopper für den Dämpfer. Bitte beachten Sie die folgende Abbildung
