Ausführung:
Es kann standardmäßig eine manuelle (per Handkraft) oder hydraulische Aus- und Einfahrbewegung des Aufhängekolbens gewählt werden.
- Zylinder hat einen Anschluss: 1x hydr. Öffnen (1),
- Zylinder mit hydraulischer Ausfahrbewegung hat drei Anschlüsse: 1x hydr. Öffnen (1),
1x hydr. Aufhängekolben ausfahren (5), 1x hydr. Aufhängekolben einfahren (4).
Anwendung:

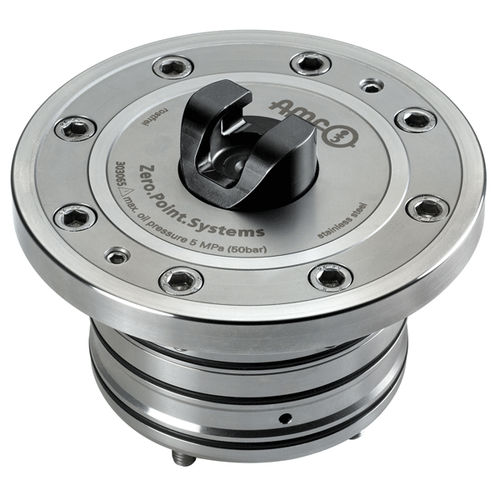

Nullpunktspannsystem zum rüstzeitoptimierten Spannen bei der spanenden und spanlosen Bearbeitung in allen Bereichen, wie auch in der Lebensmittel-, Pharma- und Chemieindustrie. Zum Einbau in Aufspannwinkel, -würfel und -türme. Der Horizontal-Schnellspannzylinder kommt zum Einsatz, um Vorrichtungen schnell und einfach mittels dem Aufhängekolben mit Handkraft, hydraulisch oder Händlinggerät wechseln zu können.
Hinweis:
Der Horizontalschnellspannzylinder hat hohe Halte-, Einzugs- und Verschlusskräfte. Dieser wird hydraulisch (1) geöffnet und durch Federkraft mechanisch verriegelt. Anschließende Abkopplung der Druckleitungen ist jederzeit möglich (Modul ist drucklos gespannt). Die maximale Gewichtskraft je Aufhängekolben darf bei K20 = 5 kN und bei K40 = 8 kN nicht überschreiten.
Auf Anfrage:
- Einbauskizzen
