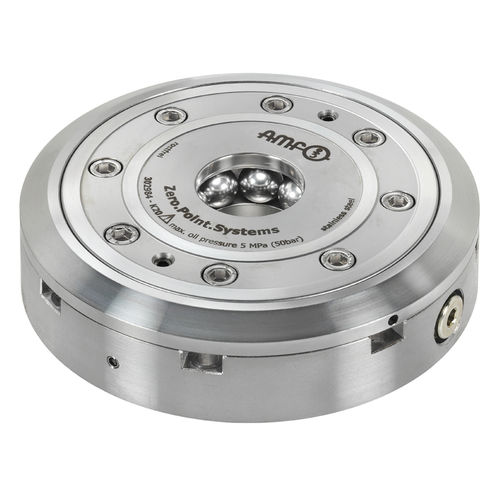

Hydraulischer Nullpunkt-Spannzylinder 6151 series

Schnellrund

Anwendung: Nullpunktspannsystem zum rüstzeitoptimierten Spannen bei der spanenden und spanlosen Bearbeitung in allen Bereichen, wie auch in der Lebensmittel-, Pharma- und Chemieindustrie. Hinweis: Die Flanschversion ermöglicht einen vereinfachten Einbau in den Grundkörper. Diese wird über die Zentrierfunktion exakt positioniert. Das Spannmodul kann wahlweise von außen über Rohr- oder den unterseitigen O-Ringanschluss betrieben werden. Diese wird hydraulisch (1) geöffnet und durch Federkraft mechanisch verriegelt. Anschließende Abkopplung der Druckleitungen ist jederzeit möglich (Modul ist drucklos gespannt). Das Spannmodul mit Ausblasung und Auflagekontrolle hat zwei Anschlüsse: 1x hydr. Öffnen (1), 1x pneum. Ausblasung und Auflagekontrolle (3). (Die pneumatische Ausblasung und Auflagekontrolle kann optional angeschlossen werden.)
