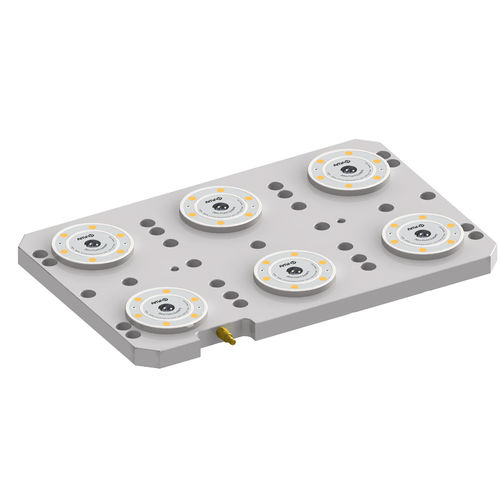

Nullpunktspannsystem für Werkzeugmaschinen 6206S6L

Entriegelung pneumatisch. Betriebsdruck Öffnen: K10.3 min. 5 bar. K20.3 min. 4,5 bar. Stahl, ungehärtet. Wiederholgenauigkeit < 0,005 mm. Pneumatische Spannstation zum rüstzeitoptimierten Spannen auf Maschinentischen mit Nutenabstand 63, 100 und 125 mm. Die Befestigung erfolgt über Zylinderkopfschrauben M12. Für das Ausrichten sind min. zwei Passbohrungen angebracht. Das Stichmaß der Spannmodule beträgt 200 mm. Der pneumatische Schnellkupplungsstecker ist vormontiert. * Bitte beachten Sie die Montageanleitung. - Geringe Gesamthöhe
