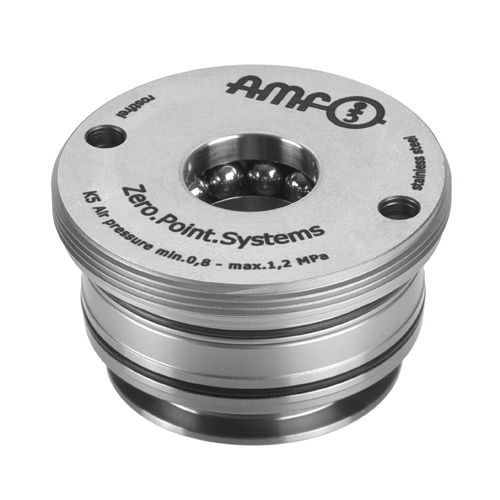

Modul-Nullpunktspannsystem 6103LA-5

Öffnen pneumatisch. Ausblasung pneumatisch. Betriebsdruck Öffnen: min. 8 bar - max. 12 bar Betriebsdruck Nachspannen (Turbo): min. 5 - max. 6 bar. Deckel und Kolben gehärtet. Wiederholgenauigkeit < 0,005 mm. Mit Verriegelungskontolle (pneum.), Öffnungskontrolle (pneum.) und Auflagekontrolle (pneum.). Zentrische Ausblasung, Auflagenkontrolle, Öffnungs- und Verriegelungskontrolle. Anwendung: Nullpunktspannsystem für Automatisierungslösungen zum rüstzeitoptimierten Spannen bei der spanenden und spanlosen Bearbeitung. Hinweis: Verriegelungskontrolle: Staudruck bei verriegeltem Spannmodul, Durchfluss bei geöffnetem Spannmodul. Öffnungskontrolle: Staudruck bei geöffnetem Spannmodul, Durchfluss bei verriegeltem Spannmodul. Das Einbau-Spannmodul wird pneumatisch geöffnet und durch Federkraft mechanisch verriegelt. Zum Erreichen der angegebenen Einzugs- und Verschlusskräfte muss dieses kurzzeitig pneumatisch nachgespannt (Turbo) (5) werden. Anschließende Abkopplung der Druckleitung ist jederzeit möglich (Modul ist drucklos gespannt). Als Auflagefläche dient die Einbau-Gehäuseoberfläche. Es wird der Einsatz eines Druckboosters 6370ZVL empfohlen. Das Spannmodul hat fünf Anschlüsse: 1 = pneum. Öffnen 3 = pneum. Ausblasung 4 = pneum. Öffnungskontrolle Eingang 5 = pneum. Nachspannen 8 = pneum. Verriegelungskontrolle Eingang * Bitte beachten Sie die Montageanleitung. Auf Anfrage: - Einbauzeichnungen
