Mechanisches Spannmittel 7630

für WerkstückeStahlregelbar

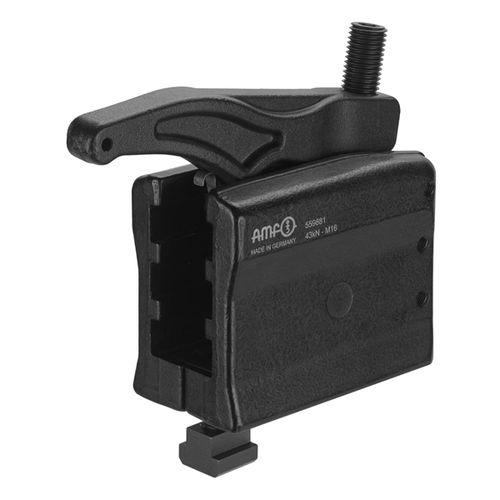

Kraftspanner 3-stufig Aus legiertem Vergütungsstahl, geschmiedet und schwarz verzinkt. Komplett mit 3-stufigem Trägerelement, Spanneinheit und Befestigungssatz 7630BFS. Druckstück in glatter und geriffelter Variante, optional erhältlich. Anwendung: 1. Trägerelement auf dem Werkzeugtisch positionieren und mit vorgegebenen Anziehdrehmoment Md befestigen. 2. Den Spannarm in die gewünschte Position bringen. 3. Durch das Betätigen der Verstellschraube wird das Werkstück gespannt. Hinweis: - Die max. Belastung kann je nach Aufspannung und Zustand des Gewindes (Schmierung) abweichen. - Um den Verschleiß der Verstellschraube zu verringern, empfehlen wir den Einsatz der AMF Schraubenpaste Nr. 6339. Sie besitzt eine synergetisch wirkende Kombination hochwirksamer Festschmierstoffe, ist wärmebeständig und auswaschfest. - Verwenden Sie nur den dazugehörigen AMF-Befestigungssatz Nr. 7630BFS. - Nicht geeignet für den Einsatz auf Spritzgieß-Druckgussmaschinen und Pressen. Vorteil: - Verliersicherung durch Gewindestift auf allen Stufen - 3-fach stufenloser Verstellbereich - hohe Spannkräfte von 22 kN - 49 kN - in Höhe und Länge stufenlos verstellbar - aufgrund der sehr robusten Bauweise ist ein schnelles, unkompliziertes Spannen möglich - einfache Montage der Elemente - Einsatz in T-Nuten 14 - 28 mm bzw. Rasterplatten M12, M16, M20 - 2 Druckstückvarianten
