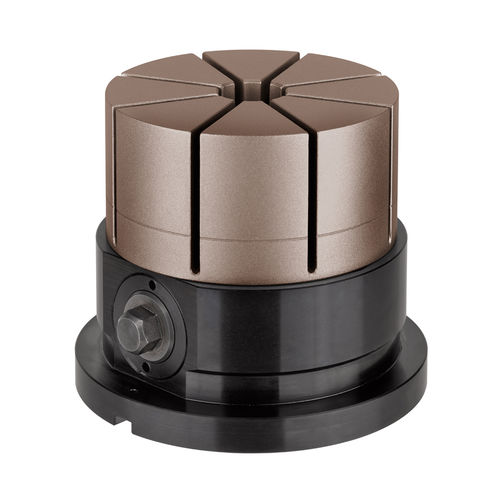

Spannzange 6375M

Mechanische Spannzange inkl. Grundkörper Ausführung: Der Grundkörper ist aus brüniertem Stahl. Der im Lieferumfang enthaltene Spannzangenaufsatz hat einen Durchmesser von 99 mm und ist aus eloxiertem, hochfestem Aluminium. Die Mechanik im Grundkörper ist gegen Schmutz und Kühlwasser geschützt. Umlaufender Spannrand für Befestigung auf dem Maschinentisch. An der Unterseite ist die Aufnahme für das AMF-Zero-Point-System Größe K20 eingebracht, ebenso Nuten zur Positionierung auf AMF-Nullpunktspannmodulen mit Indexierung. Anwendung: Zum Spannen von komplexen Werkstückkonturen für eine 5-Seitenbearbeitung in der Werkzeugmaschine. Die Gegenform des Werkstücks wird in den Spannzangenaufsatz mit einer Mindesteinspanntiefe von 2 mm eingefräst. Durch die radial gleichmäßig eingeleitete Spannkraft auf das Bauteil, wird dieses verzugsfrei gespannt. Über die Spannschraube kann die Spannkraft angepasst werden, z.B. mittels Drehmomentschlüssel. Hierdurch auch besonders für dünnwandige Rohre und Werkstücke geeignet. Durch das einfache Austauschen des Spannzangenaufsatzes können verschiedene Werkstücke schnell und sicher für eine 5-Seitenbearbeitung gespannt werden. Der Spannzangenaufsatz kann bis zu einer Höhe von H1 abgefräst und somit neue Werkstückkonturen eingebracht werden. Hinweis: * Die Spannkraft von max 11 kN wird axial in die Spannzange eingeleitet und beschreibt nicht die radiale Spannkraft auf das Bauteil. Diese variiert je nach Bearbeitungshöhe.
