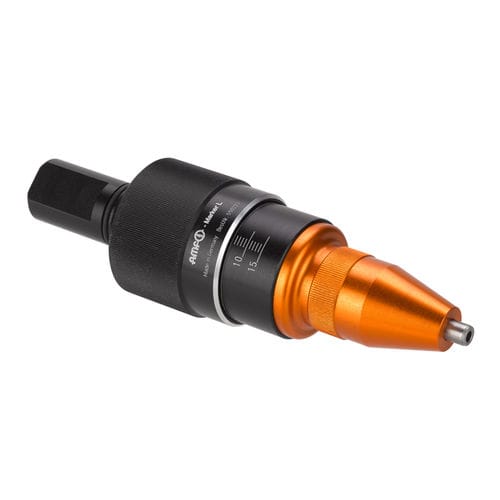

Markierwerkzeug für CNC-Maschinen 1560ML

für Werkzeugmaschinen

AMF-Marker Large Markierungswerkzeug, passend für 20 mm Spannzangen und Weldonaufnahmen (bei Funktionskontrolle nur Weldonaufnahme). Markiernadeln sind nicht im Lieferumfang enthalten. Anwendung: Material und Oberflächenbeschaffenheit: Der AMF-Marker Large eignet sich für die Beschriftung von verschiedenen Werkstoffen, besonders jedoch für die Beschriftung von Stahl und Edelstahl. Die Oberfläche des Bauteils kann dabei uneben sein. Schriftgröße und Schriftbreite: Zentrische Markiernadeln eignen sich für kleine Buchstaben und schmale Linien. Durch den Einsatz von exzentrischen Markiernadeln und die Rotation der Maschinenspindel wird die Schrift breiter. Für ein gutes Schriftbild beachten Sie bitte folgenden Hinweis: Spindeldrehzahl (1/min) / 10 = Vorschub (mm/min) Max. zulässige Drehzahl: 8.000 1/min Einstellung Nadeldruck und Losgröße: Durch den außenliegenden Stellring ist die Anpassung des Nadeldrucks in eingespanntem Zustand des Werkzeugs möglich. Wir empfehlen den AMF-Marker Large daher auch für kleine Losgrößen, bzw. Losgröße 1. Merkmal: Nadelwechsel und Nadelauswahl: Blitzschneller Nadelwechsel durch herausziehen der Markiernadel mittels einer Zange, beispielsweise mit unserer Spezial-Zange Nr. 1530Z. Für den AMF-Marker Large sind zentrische und exzentrische Nadeln erhältlich. Funktionskontrolle: Durch die Möglichkeit mittels einer optionalen pneumatischen Staudruckabfrage die Anwesenheit der Markiernadel zu prüfen, ist der AMF-Marker Large auch für den Einsatz in der Automatisierung bestens geeignet.
