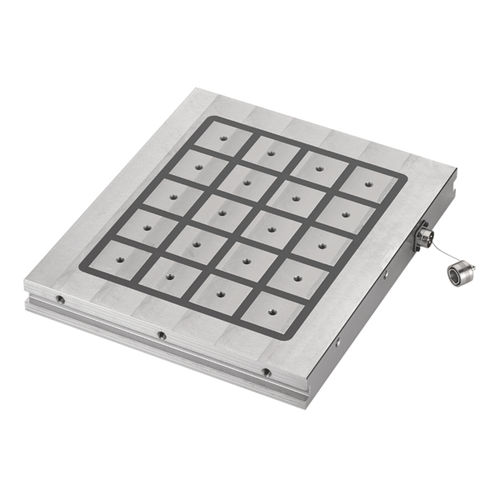

Magnetspannplatte mit Quadratpoltechnik in Monoblock-Bauweise.
Zum Positionieren, Spannen und Bearbeitung von magnetisierbaren Werkstoffen.
Durch diese spezielle und hochwertige Bauweise werden sehr hohe Haltekräfte erreicht.
Bei vollständiger Belegung aller Pole wirkt die maximale angegebene Haltekraft.
Bei einer möglichen Beschädigung der Oberfläche kann diese bis zu 4 mm nachbearbeitet werden um die urspüngliche Oberflächengüte wieder herzustellen.
Im Auslieferungszustand haben die Magnetspannplatten eine Höhentoleranz von + / - 0,1 mm.
Der Steckkontakt zur Steuereinheit ist ein wasserresistenter Push-pull Stecker inkl. Schutzabdeckung. Die optimalen Haltekräfte werden ab einer Werkstück- bzw. Materialdicke größer 12 mm erreicht.
An den Stirnseiten ist beidseitig eine Spannnut für die Befestigung auf dem Maschinentisch vorhanden. Ebenso kann in die Magnetspannplatte Befestigungsbohrungen eingebracht werden. Hierzu ist ein Bohrplan bei AMF anzufordern.
Das M8 Innengewinde für die Befestigung der Polverlängerung ist zentrisch in jedem einzelnen Pol direkt - ohne Gewindebuchse - eingebracht.
- Sehr geringe Aufbauhöhe
- Umweltfreundliche Spanntechnologie: Energie wird nur zum Spannen und Entspannen benötigt
- Höchste Sicherheit: Haltekraft bleibt auch bei Stromausfall erhalten
