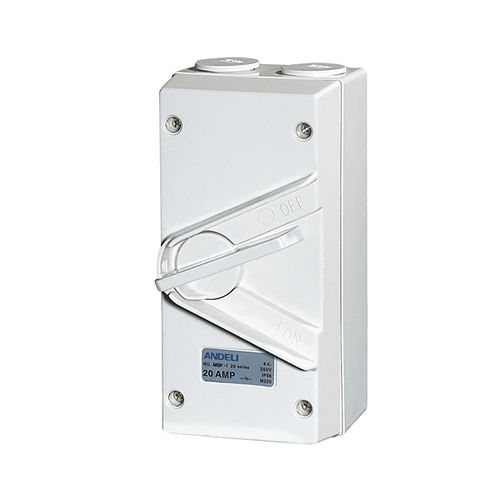

Hebelschalter UKF series

zweipolig3-poligrobust

1. Bewerbung Die wettergeschützten Trennschalter der Serie UKF sind robuste Schalter, die für praktisch jede externe Anwendung geeignet sind. Das Sortiment umfasst ein-, zwei- und dreipolige Schalter von 20 bis 80 Ampere. Der auf dem Sockel montierte Mechanismus sorgt für einen einfacheren Abschluss und mehr Verdrahtungsraum. Die Abmessungen der Schalter betragen 165 mm x 82 mm bei einer Gesamthöhe von 85 mm. Feste Erd- und Neutralleiter-Verbindungsschienen mit zwei Klemmschrauben pro Tunnel sorgen für gleiche Abisolierlängen und sichere Klemmung aller Kabel. Klemmenbohrung Größe 5-6mm. Ein Sicherheitsmerkmal für die Montage von Schaltern an Metallstrukturen sind die Isolierkappen, die die Bodenbefestigungsschrauben abdecken, um sie vollständig vor stromführenden Kabeln zu schützen. Jede Einheit wird mit geschraubten Leitungsstopfen und geschraubten Reduzierstücken für den einfachen Anschluss an 25mm- oder 20mm-Leitungen und Schraubkappen geliefert. Schraubkappen müssen installiert werden, um die IP-Einstufung zu gewährleisten. Der stoßfeste Sockel und die Abdeckung überstehen die härtesten Stöße bei fast jeder Installation. Die beiden Abschnitte sind mit einer Wetterdichtung abgedichtet. Zur Sicherheit ist ein Loch mit einem Durchmesser von 7 mm für die Vorhängeschließung des Hebels in der AUS-Stellung vorgesehen. Tiefgezogene Barrieren schützen den Bedienungshebel vor physischem Missbrauch oder versehentlichem Schalten. Alle Einheiten entsprechen IEC60947-3. Minen, und, Energie, Süden, Australien, Approvais. Die Standardfarben sind Grau und Weiß. 1.Die Kabel werden von oben ein- und ausgeschleift. 2.Unterirdisch ein- und ausgeschleift. 3.Eintritt und Austritt direkt durch den Schalter. 4.zwei 25 mm lange, hintere Aussparungen sind im Sockel für Oberflächenmontage mit verdeckter Verkabelung eingegossen. Zwei 25-mm-Schraubrohreinführungen oben und unten (bis zu 55 Amp.) ermöglichen vier Möglichkeiten zur Oberflächenverdrahtung des Schalters.
