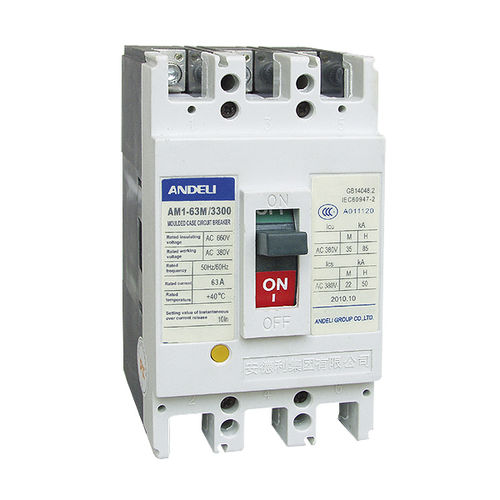

Thermoschutzschalter AM1 series

MagnetSpannungAC

Leistungsschalter mit vergossenem Gehäuse Serie AM1 1. Bewerbung Der Trennschalter mit vergossenem Gehäuse der Serie AM1 ist eines der Produkte, die unter Anwendung internationaler Spitzentechnologie entwickelt und hergestellt werden. Er wird mit einer Bemessungsisolationsspannung von 550 und 800V geliefert und für Stromkreise von AC 50/60Hz, einer Bemessungsbetriebsspannung von AC 400V (oder darunter), einem Bemessungsbetriebsstrom bis zu 1600A für seltenes Umschalten und Starten der Motoren verwendet. Die Produkte entsprechen der Norm IEC60947-2. Anmerkung: 6A ohne thermischen Schutz Der N-Pol eines vierpoligen Unterbrechers befindet sich auf der rechten Seite des Produkts und hat vier Typen: Typ A: Ohne Stromauslöser am N-Pol, der ständig einschaltet, nicht schließt und mit den anderen drei Polen öffnet. Typ B: Ohne Stromauslöser am N-Pol, der mit den anderen Polen schließt und öffnet. Typ C: Mit Stromauslöser, der mit den anderen drei Polen ein- und ausschaltet. Typ D: Mit Stromauslöser, der die ganze Zeit über mit den anderen drei Polen schließt und öffnet. 3. Schutz-Charakteristik Der thermodynamische Auslöser eines Leistungsschalters bietet die Eigenschaft der umgekehrten Zeitverzögerung, während der magnetische Auslöser den unverzögerten Betrieb darstellt, wie in Tabelle 2 (Verteilungsschalter) und Tabelle 3 (Motorschutzschalter) dargestellt. 4. Zubehör von Leistungsschalter 4.1 Das äußere Zubehör des Aufbrechers Motorbetriebene Betriebsvorrichtung 1) Schaltplan der elektromagnetischen Betätigungseinrichtung vom Typ CDM (Armatur AM1-63,100,225) siehe folgende Zeichnung (Schaltplan des externen Zubehörs des Schalters im gepunkteten Rahmen)
