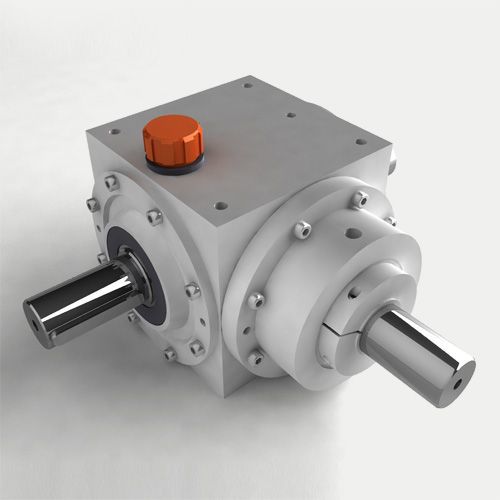

Kegelradgetriebe Z series

mit Spiralkegel-DrehmomentmodularWelle

Spiralkegelrad-Getriebe Die Produktlinie der Spiralkegelradgetriebe der Z-Serie bietet 7 verschiedene Größen, 6 Modelltypen und 9 Übersetzungen mit verschiedenen Eingangs-/Ausgangsanordnungen, darunter Vollwellen- oder Hohlbohrungsoptionen, sowie universelle Montagemöglichkeiten. All diese Optionen werden durch ein modulares Konstruktionskonzept ermöglicht, das mit einem kubischen Gehäuse beginnt. Die Z-Serie ist eine äußerst vielseitige Produktlinie, die praktisch alle Anforderungen der technischen Büros erfüllt. Weitere Ausführungen: Serie ZT Einsatz als Vervielfältiger (Untersetzungsverhältnisse = 0,5 ; 0,67) Serie ZD Manuelle Nockenschaltkupplung, einschließlich Neutralstellung. Serie ZI Wie ZD, mit manuellem Vorwärts- und Rückwärtsgang. Serie ZR Spiralkegelradgetriebe mit verstärkter Hohlbohrung. Merkmale 9 Untersetzungsverhältnisse: 0.8; 1; 1.25; 1.5; 2; 3; 4; 5; 6 7 Baugrößen Äußerst vielseitig (Vollwelle, Hohlbohrung, Keilwellen oder Passfederwellen, Motorflansche) Spiralförmige Kegelräder (HPG-S auf Anfrage) Geringes Verdrehspiel (bis zu 3 arcmin auf Anfrage) Wirkungsgrad von 95 - 98 % Maximale Drehzahl bis zu 6000 U/min ATEX-kompatible Ausführung (ATEX-Versionen auf Anfrage)
