Planetengetriebe MSR
rechtwinklig> 10 kNm2 - 5 kNm

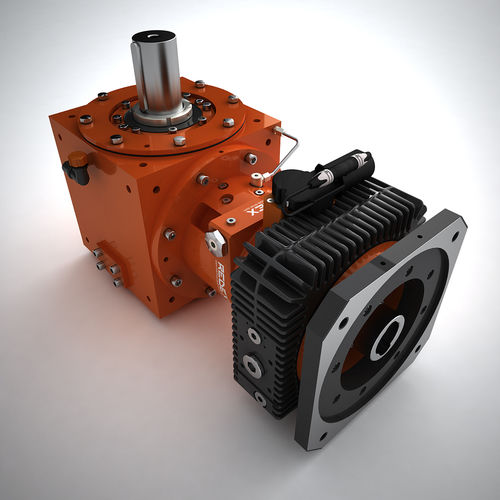

Planetengetriebe - MSR - Andantex USA Inc - rechtwinklig / > 10 kNm / 2 - 5 kNm
Planetengetriebe - MSR - Andantex USA Inc - rechtwinklig / > 10 kNm / 2 - 5 kNm
Planetengetriebe - MSR - Andantex USA Inc - rechtwinklig / > 10 kNm / 2 - 5 kNm - Bild - 2
Planetengetriebe - MSR - Andantex USA Inc - rechtwinklig / > 10 kNm / 2 - 5 kNm - Bild - 3
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Planeten
Achsenausrichtung
rechtwinklig
Drehmoment
> 10 kNm, 2 - 5 kNm
Aufbau
kompakt
Anwendungen
für Drehmaschinen, Mitnahme, Welle, für Elektromotor, für Drehtisch
Weitere Eigenschaften
Bolzen, mit geringer Geschwindigkeit
Rotationsgeschwindigkeit

6.000 rpm
(37.699,11 rad.min-1)

Beschreibung

Der MSR 2-Speed VTL-Drehtisch ist eine neue Technologie, die zwei rechtwinklige 2-Gang-Getriebe kombiniert, um hohe Drehleistungen und präzise C-Achsen-Bewegungen zum Fräsen zu ermöglichen. Die MSR-Abtriebsritzel kämmen mit dem Zahnkranz des Drehtisches. Im Drehmodus arbeiten beide Getriebemotoren zusammen und teilen sich die Last (50%-50%), so dass die Motorgröße ½ eines herkömmlichen Hauptantriebsmotors beträgt. Im Positionier- und Fräsmodus (C-Achse) wird ein Getriebe gegen das andere vorgespannt, um Spiel zu eliminieren und eine genaue Positionierung zu gewährleisten. Darüber hinaus deckt die Getriebeübersetzung den gesamten erforderlichen Geschwindigkeitsbereich ab, mit hoher Geschwindigkeit beim Drehen und niedrigem Drehmoment beim Fräsen. Beim Drehen wird die volle Last bereitgestellt und beim Fräsen wird das Spiel aufgehoben. Der MSR ist ein kompaktes System, das die VTL-Drehtischkinematik drastisch vereinfacht und eine hohe Leistung in Bezug auf Drehzahlbereich, Drehmoment und Genauigkeit gewährleistet. Sehen Sie sich hier unsere anderen 2-Gang-Getriebekonstruktionen an Merkmale Drehzahländerung durch 24V DC-Motor, pneumatischen oder hydraulischen Antrieb Übersetzungssteuerung durch integrierte Näherungsschalter Wirkungsgrad von 95% Geräuscharmer Betrieb Rechtwinkliges Design kombiniert geschliffene Spiralkegelräder mit einem kompakten Planetengetriebe Eingangsflansche passen zu den meisten Standard-Spindelantriebsmotoren Abtriebswelle oder Hohlspline-Anschluss Optimierte Abtriebslageranordnung für die Anforderungen an Belastung und Rundlauf des Ritzelantriebs

---

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.

Alle Kataloge von Andantex USA Inc anzeigen
