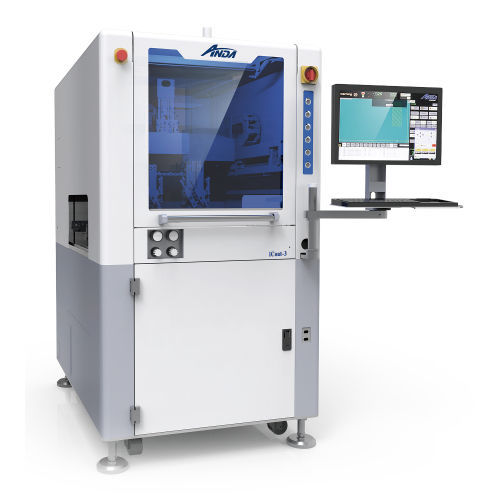

Automatische Beschichtungsmaschine iCoat-3 Series

PCB

Die iCoat-3 von ANDA ist eine Hochgeschwindigkeits-Präzisionsanlage für die selektive konforme Beschichtung, die für ein ausgewogenes Verhältnis zwischen Kosten und Leistung konzipiert ist. Sie eignet sich perfekt für die Automatisierung von Beschichtungsprozessen mit hohem Volumen/Durchsatz oder hohem Mischungsgrad und niedrigem Volumen (HMLV), die keine Ventilrotation und 35°-Neigung erfordern (siehe iCoat-5-Serie). Geeignet für verkleidete oder palettierte Leiterplattenbaugruppen (PCBAs) und großflächige Beschichtungsanwendungen. Laufgenauigkeit von ± 0,02 mm (20 µm) (± 0,0007ʺ) Drei Bewegungsachsen (X,Y,Z) Unterstützt bis zu vier selektive konforme Beschichtungsventile in einer Vielzahl von verschiedenen Düsenanordnungen, einschließlich Doppel- oder Vierfach-Ventilkonfigurationen Laufgenauigkeit ± 0,02 mm (20 µm) Gantry-Achsen: X,Y,Z Gantry: Servomotoren, Kugelumlaufspindelantrieb Stahlstruktur, glatte Bewegungsplattform Innenraum aus rostfreiem Stahl Lukentür mit Beobachtungsfenster Höhenverstellbarer, schwenkbarer Computerarm Fluoreszierende Inspektionsbeleuchtung (UV-Schwarzlicht) Automatisch eintauchende und spülende Abfallsammlung Programmierbare Ventilreinigung Anwesenheitssensoren für Leiterplatten Leiterplattenklemmung während der Beschichtung Unbegrenzte Programmspeicherung USB-Kommunikationsanschlüsse Leuchtturm-Leuchte Ventil- und / oder Flüssigkeitsheizung Sensor zur Kalibrierung der Dosiernadel Inline-Materialdosierung Überwachung der Sprühbreite des Laserfilmgebläses Materialumschaltung (manuell) Materialstandserkennung (Skala für niedrigen Flüssigkeitsstand) Materialtank AMSE-zertifiziert: 1 / 3 / 5 / 10 gal Barcode-Programmauswahl, 1D oder 2D CCD-Vision-Programmierkamera mit automatischer Beschichtung UV-Licht-Spot-Inspektion Fiducial Find-Kamera Berührungsloser Laser-Höhensensor Schwerlastförderer mit 10 kg (22 lbs) Maximalgewicht Zweispuriges Förderband Mehrstufiges oder Mehrzonen-Förderband Station für die Warteschlangenablage Rückführband (unten)
