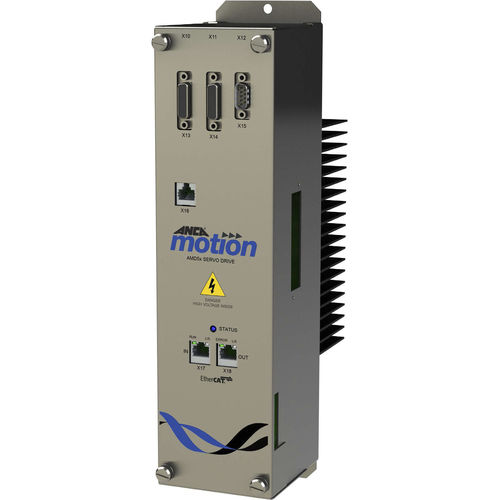

AC-Servoregler AMD5x series

dreiphasigMehrachsenEtherCAT

Die EtherCAT®-basierte AMD5x-Serie ist ein Mehrachs-Servosystem, das eine hocheffiziente und leistungsstarke Bewegungssteuerung für Dreh- und Linearmotoren liefert. Die gebusste Systemarchitektur reduziert die Komplexität der Implementierung von Multi-Achsen-Steuerung, um die Installation zu vereinfachen. Das System verbindet einfach die erforderliche Anzahl von Antrieben mit verschiedenen Ausgangsstromstärken an die zentrale passive Einspeisungseinheit (PIU). Die robuste AMD5x Passiv-In-Feed-Einheit erzeugt einen gemeinsamen DC-Link, der mehrere Servoantriebe beliefert und über einen EtherCAT®-Feldbus kommuniziert. Detaillierte Antriebskonfiguration und Drehparameter können leicht für besondere Anwendungen angepasst werden, um die Systemleistung zu optimieren. Die AMD5x-Serie besteht aus Antriebsmodellen mit Dauerstrombelastbarkeit von 12A, 20A oder 35A und einem 15KW Zentral-PIU mit direktem Anschluss an 380-480VAC 3-Phasen-Eingang. Die große Encoder-Bandbreite und das ultraniedrige Stromsensorrauschen erhöhen die hervorragenden Laufeigenschaften des Antriebs. Die eingebauten High-Speed-Probe-Eingänge, der galvanisch isolierte Motortemperatursensor-Eingang und die Bremssteuerung vereinfachen die Systemintegration. Die PIU liefert Energie an alle gebussten Antriebe, indem 3-Phasennetze zu einer gefilterten Gleichspannungsversorgung konvertiert werden, und kann auch verschiedene Systemfehler diagnostizieren.
