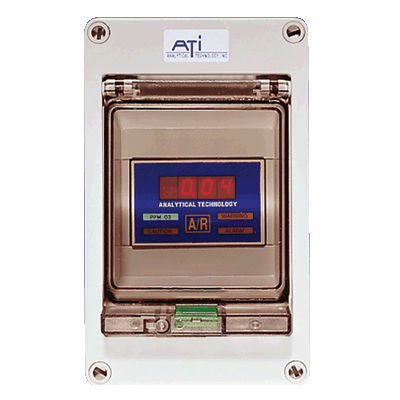

Alarmmodul B14

Beschreibung des Gasalarm-Moduls Die Gasalarm-Modul-Empfänger der Serie B14 von ATI sind kompakte elektronische Module, die lokale Alarm-, Anzeige- und Signalweiterleitungsfunktionen für Gaswarnsysteme bereitstellen. Die Module sind so konzipiert, dass sie entweder Eingänge von zwei-, drei- oder vieradrigen 4-20 mA-Sendern aufnehmen können, die sich bis zu 10.000 Fuß vom Empfänger entfernt befinden. Sie eignen sich ideal für den Einsatz mit den Zweidraht-Gasmessumformern der Serie A12 oder B12 von ATI oder den Dreidraht-Gasmessumformern Modell A12-17 oder B12-17. B14 Alarmempfänger sind auf DIN-Schiene montierte Module, die in Einzel- oder Mehrgerätegehäusen geliefert werden können. Die Gaskonzentrationen werden direkt in PPM, PPB, Prozent oder Prozent LEL angezeigt, wobei der Anzeigebereich vom Benutzer wählbar ist. Jedes Modul bietet separate Warn-, Warn- und Alarm-Sollwerte mit LED-Balkenanzeigen für jeden Alarmpunkt. Die LED-Anzeigen blinken bei der ersten Alarmbedingung und schalten sich auf Dauerlicht um, wenn der Alarm angezeigt wird. Die Module enthalten individuelle Alarmrelais für jeden Alarm-Sollwert. Jedes Relais kann jedoch jedem Sollwert zugeordnet werden, um mehrere Alarmfunktionen an einem einzigen Alarmpunkt zu ermöglichen. Die Relais sind konfigurierbar für Standard- oder Sicherheitsbetrieb sowie für rastenden oder nicht rastenden Betrieb. Eine vierte LED-Alarmleiste und ein Relais sind vorgesehen, um Fehlerzustände anzuzeigen. Der Störmeldealarm und das Relais werden bei Ausfall des Eingangssignals oder wenn der 4-20 mA-Eingang unter einen bestimmten Wert fällt, aktiviert.
