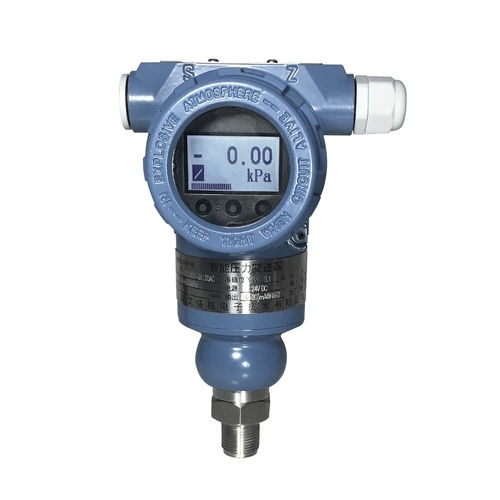

Absolutdruckmessumformer ASP2003B

analogHARTfür Gas

Der Druckmessumformer wird hauptsächlich zur Messung von Druck, Unterdruck, Absolutdruck und anderen Parametern von Gas, Flüssigkeit oder Dampf eingesetzt, um diese Parameter dann in 4~20mA DC umzuwandeln. Er kann mit einem HART-Manipulator verbunden werden, um eine Selbstdiagnose durchzuführen, den Messbereich zurückzusetzen und den Nullpunkt automatisch zu setzen. Die Zelle des Druckmessumformers δ empfängt den gemessenen Absolutdruck von einer Seite, während die andere Seite als Basiszelle abgedichtet wird, um den Absolutdruck des Abgassystems, des Destillationsturms, des Verdampfers, des Verdampfers und des Kristallisators zu messen. Kein Migrationsvolumen Maximales Null-Positiv-Migrationsvolumen: Differenz zwischen dem oberen Bereich des Migrationsvolumens und dem Messbereich Kein negatives Migrationsvolumen Messbereich Untere Bereichsgrenze: 0%URL～+100%URL-Span Obere Bereichsgrenze: Span～+100%URL In Übereinstimmung mit der HART-Kommunikation ist die Anforderung an den Lastwiderstand 230Ω~600Ω (sowohl der Signalempfangs- als auch der Sendewiderstand). Messbereich und Nullabgleich HART-Manipulator,lokale Taste,HART-Protokoll, unterstützt durch Kommunikationssoftware. Reaktionszeit Wenn die elektrische Dämpfung des Senders abgeschaltet wird, wird die Ansprechzeit des Stufeneingangs an die sender von 10% bis 90% des Ausgangsbereichs kleiner oder gleich 0,4s ist. Messobjekt: Flüssigkeit, Dampf und Gas Umgebungstemperatur: -40℃~85℃ Genauigkeit: 0,1 % F.S Bereichsverhältnis: 100:1 Isolationswiderstand: >100MΩ (500 VDC) Dämpfungswert: 0,1～16s (Optional) Temperaturbeeinflussender Wert: besser als 0,1%F.S/10℃ EMC: DE 61326-1:2013 Ausgangssignal: 4～20mA(Max 22mA,Min 3.8mA) Kommunikationsschnittstelle: HART Eigensicherheit: EX ia IIC T6
