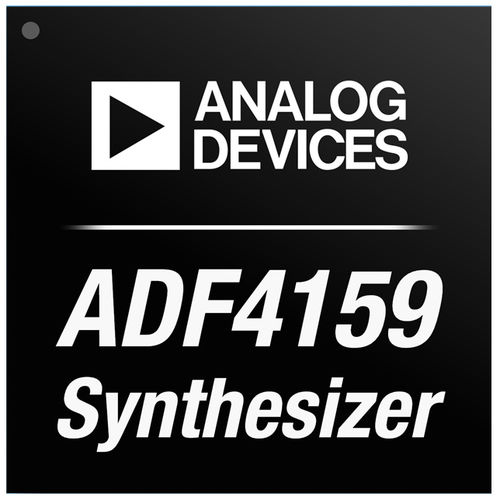

PLL-Synthesizer ADF4159

Frequenz

Der ADF4159 ist ein 13-GHz-Fractional-N-Frequenzsynthesizer mit Modulation und der Möglichkeit, sowohl schnelle als auch langsame Wellenformen zu erzeugen. Das Bauteil verwendet einen festen Modulus von 25 Bit, der eine Frequenzauflösung im Subhertzbereich ermöglicht. Der ADF4159 besteht aus einem rauscharmen digitalen Phasenfrequenzdetektor (PFD), einer Präzisionsladungspumpe und einem programmierbaren Referenzteiler. Der Σ-Δ-basierte fraktionale Interpolator ermöglicht eine programmierbare fraktionale N-Teilung. Die INT- und FRAC-Register definieren einen Gesamt-N-Teiler als N = INT + (FRAC/225). Der ADF4159 kann zur Implementierung von Frequenzumtastung (FSK) und Phasenumtastung (PSK) verwendet werden. Es stehen auch Frequenz-Sweep-Modi zur Verfügung, um verschiedene Wellenformen im Frequenzbereich zu erzeugen, z.B. Sägezahn- und Dreieckswellenformen. Die Sweeps können so eingestellt werden, dass sie automatisch ablaufen, oder jeder Schritt kann manuell durch einen externen Impuls ausgelöst werden. Der ADF4159 verfügt über eine Schaltung zur Reduzierung des Zyklusschlupfes, die schnellere Verriegelungszeiten ermöglicht, ohne dass Änderungen am Schleifenfilter erforderlich sind. Die Steuerung aller On-Chip-Register erfolgt über eine einfache 3-Draht-Schnittstelle. Der ADF4159 arbeitet mit einer analogen Spannungsversorgung im Bereich von 2,7 V bis 3,45 V und einer digitalen Spannungsversorgung im Bereich von 1,62 V bis 1,98 V. Der Baustein kann bei Nichtgebrauch abgeschaltet werden. Anwendungen Kommunikationsinfrastruktur Testgeräte für die Kommunikation Instrumentierung FMCW-Radare RF-Bandbreite bis 13 GHz FMCW-Rampengenerierung mit hoher und niedriger Geschwindigkeit fester Modulus von 25 Bit ermöglicht Frequenzauflösung im Subhertzbereich PFD-Frequenzen bis zu 110 MHz Normierte Phasenrauschgrenze von -224 dBc/Hz FSK- und PSK-Funktionen Erzeugung von Sägezahn-, Dreieck- und Parabolwellenformen Mit FSK überlagerte Rampe Ramp mit 2 verschiedenen Sweep-Raten
