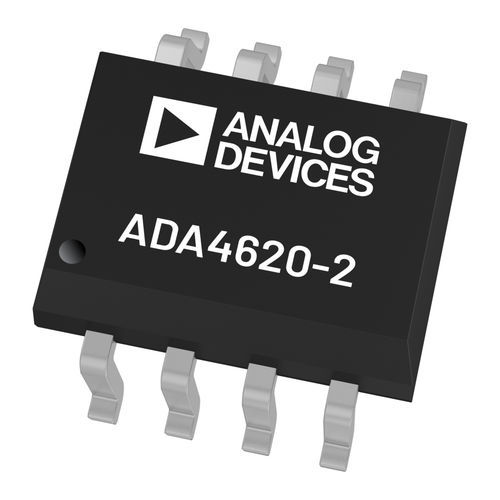

Transimpedanzverstärker ADA4620-2

2-KanalPräzisionrauscharm

Die ADA4620-1 und ADA4620-2 sind 36-V-Präzisions-JFET-Operationsverstärker mit geringem Rauschen und niedriger Offset-Drift. Die Bauteile bieten eine Kombination aus höchsten Präzisionsparametern bei hoher Geschwindigkeit und erweitertem Betriebsbereich und Temperatur. Der ADA4620 ist ideal für hohe DC-Präzision und AC-Leistung. Aufgrund seiner Spezifikationen eignet sich der ADA4620 optimal als Front-End-Verstärker in einem Datenerfassungssystem (DAQ) oder für eine TIA-Schaltung mit hoher Eingangsimpedanz. Bei einem Versorgungsstrom von nur 1,3 mA pro Verstärker hat der ADA4620 ein Verstärkungs-Bandbreitenprodukt von 16,5 MHz, eine Anstiegsrate von 32 V/μs, ein Breitbandrauschen von 5,1 nV/√Hz und ein Rauschen von 225 nV p-p bei 0,1 Hz bis 10 Hz. Der Eingangsspannungsbereich umfasst die negative Versorgung, und der Ausgang schwingt Rail-to-Rail. Der ADA4620 ist für den Betrieb im Temperaturbereich von -40°C bis +125°C spezifiziert und kann mit zwei Versorgungen im Bereich von ±2,25 V bis ±18 V oder mit einer einzigen Versorgung im Bereich von +4,5 V bis +36 V betrieben werden. Der ADA4620-1 und ADA4620-2 sind in einem 8-poligen SOIC_N-Gehäuse erhältlich. ANWENDUNGEN Transimpedanz-Verstärker Elektronische Test- und Messgeräte Wissenschaftliche und Feldinstrumente Halbleitertest Datenerfassungssysteme Hochohmige Sensoren Merkmale Niedrige Offsetspannung: ±30 μV typ Geringe Offsetspannungsdrift: ±0,32 μV/°C typ Niedriger Eingangsvorspannungsstrom: ±0,8 pA typ, ±5 pA max Spannungsrauschdichte: 5,1 nV/√Hz bei 1 kHz typ Verstärkungs-Bandbreitenprodukt: 16 MHz typisch Hohe Anstiegsrate: 32V/μs typ Niedriger THD + N: -148 dB bei 1 kHz typisch Breiter Stromversorgungsbereich Doppelte Versorgung: ±2,25 V bis ±18 V Keine Phasenumkehr Einheitsverstärkung stabil Erweiterter Gleichtaktbereich für hohe Eingangsspannungen (V+) - 4,4 V < VCM ≤ (V+)
