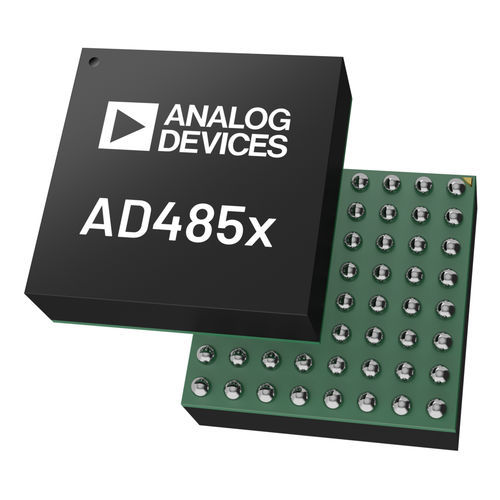

Spannungs-Datenerfassungssystem AD4855

für simultaner Abtastungkompakt

Der AD4855 ist ein vollständig gepuffertes 8-Kanal-Simultanabtastsystem mit 16 Bit und 250 kSPS mit differentiellen Eingängen mit großem Gleichtaktbereich. Seine funktionale Architektur ist in Abbildung 1 dargestellt. Der AD4855 arbeitet mit einer 5-V-Niederspannungsversorgung, flexiblen Eingangspufferspeisungen und nutzt die interne Präzisionsreferenz und den Referenzpuffer mit geringer Drift. Dadurch kann der SoftSpan-Bereich jedes Kanals unabhängig konfiguriert werden, um dem nativen Signalhub der Anwendung zu entsprechen, wodurch zusätzliche externe Signalaufbereitung minimiert wird. Zur weiteren Maximierung des Single-Conversion-Dynamikbereichs ist der AD4855 mit der SHDR-Technologie (Seamless High Dynamic Range) ausgestattet. Wenn sie aktiviert ist, wird die Verstärkung des Eingangssignalpfads des Kanals automatisch auf einer Sample-by-Sample-Basis optimiert, wodurch das Wandlerrauschen bei jedem Sample minimiert wird, ohne die Linearität zu beeinträchtigen. Die 11-MHz-Bandbreite, die Picoamp-Eingangsanalogpuffer, der weite Eingangs-Gleichtaktbereich und das 120-dB-Gleichtaktunterdrückungsverhältnis (CMRR) des AD4855 ermöglichen es dem DAS, Eingangssignale mit beliebigen Ausschlägen an INx+ und INx- direkt zu digitalisieren. Seine Eingangssignalflexibilität, kombiniert mit ±160 μV integraler Nichtlinearität (INL), keine fehlenden Codes bei 16 Bit, 94,6 dB Signal-Rausch-Verhältnis (SNR) und 98,1 dB Dynamikbereich, machen den AD4855 zur idealen Wahl für Anwendungen, die hohe Genauigkeit, Durchsatz und Präzision in einer kompakten Lösung erfordern. Die Aktivierung von 16-Bit-Oversampling bietet weitere Verbesserungen des SNR und des Dynamikbereichs. Die optionale Offset-, Verstärkungs- und Phasenanpassung pro Kanal bietet die Möglichkeit, Fehler auf Systemebene vor dem DAS zu kalibrieren und zu beseitigen.
