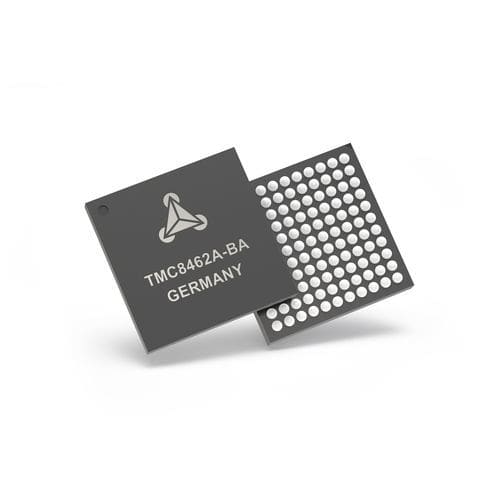

Motion Controller / EtherCAT TMC8462

1-Achsfür Industrieanwendungen

Der TMC8462A ist ein kompletter EtherCAT®-Slave-Controller, der für den Einsatz in Echtzeit optimiert ist. Er umfasst alle Blöcke, die für einen EtherCAT-Slave erforderlich sind, einschließlich zwei 100-MBit-PHYs, einem dualen Schaltregler-Netzteil und 24V-fähigen Hochspannungs-E/As für industrielle Umgebungen. Timer-, Watchdog-, PWM- und SPI/IIC-Master-Einheiten ermöglichen erweiterte Fähigkeiten entweder im Geräteemulationsmodus oder in Kombination mit einer externen CPU. Der TMC8462A kann auch in Kombination mit EtherCAT P eingesetzt werden, so dass sowohl Daten als auch Strom über ein einziges Kabel zugeführt werden können. TMC8462A-BA ist das Nachfolgeprodukt von TMC8462-BA. ANWENDUNGEN: Motorantriebe Industrielle Automatisierung Kommunikationsmodule Industrie 4.0 Sensoren & Drehgeber Robotik Gebäude-Automatisierung Steuerung in Echtzeit Vernetzte Bewegung Merkmale Standardkonforme EtherCAT®-Slave-Steuerung 2x integrierter 100-MBit Ethernet PHY SPI-Prozessdatenschnittstelle (PDI) Auxiliary IO Block mit 24 konfigurierbaren Multi-Funktions-E/As 4.75V bis 35V Versorgungsspannungsbereich 2x integrierte 3,3V- und 5V-24V-Buck-Regler 8 Hochspannungs-E/As (bis zu 35V, 100mA), -40°C bis +85°C Temperaturbereich 9x9mm 121pin BGA-Gehäuse
