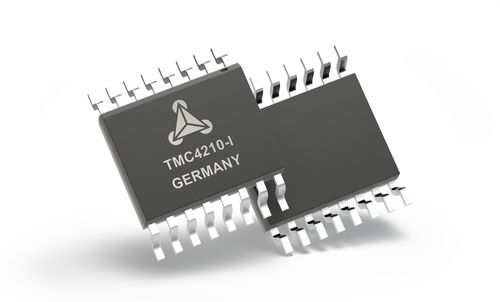

Einachsiger Motion Controller TMC4210

Schrittschaltungfür Antennen

Der TMC4210-I ist ein einachsiger dedizierter Motion Controller für Laborautomatisierung, 3D-Druck, Scanner und andere automatisierte Anwendungen. Er ist als trapezförmiger Rampengenerator verwendbar. Der Baustein ist für eine Betriebsspannung von 3,3V bis 5V ausgelegt. Der TMC4210-I verfügt über einen SPI-Controller und eine S/D-Treiber-Schnittstelle. ANWENDUNGEN CCTV, Sicherheit Antennen-Positionierung Heliostat-Steuerung Batteriebetriebene Anwendungen Büro-Automatisierung ATM, Cash-Recycler, POS Labor-Automatisierung Handhabung von Flüssigkeiten Medizinische Anwendungen Drucker und Scanner Pumpen und Ventile Merkmale 1-Achsen-Schrittmotorsteuerung 3.3-V- oder 5-V-Betrieb mit CMOS- / TTL-kompatiblen IOs Serielle 4-Draht-Schnittstelle für µC mit einfach zu bedienendem Protokoll Schritt-/Richtungsschnittstelle zum Treiber Taktfrequenz: bis zu 32 MHz (kann CPU-Takt verwenden) Interne Positionszähler mit 24 Bit Breite Mikroschrittfrequenz bis zu 1 MHze Auslesemöglichkeit für alle Bewegungsparameter Rampengenerator für autonome Positionierung / Geschwindigkeitsregelung On-the-fly-Änderung der Zielbewegungsparameter Niedriger Stromverbrauch: 1.25 mA bei 4 MHz (typ.) Kompakte Größe: ultra-kleines 16-Pin SSOP-Gehäuse Direkte Ansteuerung von TMC2208, TMC2209, TMC2226, TMC2590, TMC2660, TMC26x, TMC2100, TMC2300 und weiteren Step/Dir-Treibern
