Schrittmotorcontroller TMCM-1316
2-PhasenClosed-Loopeinachsig

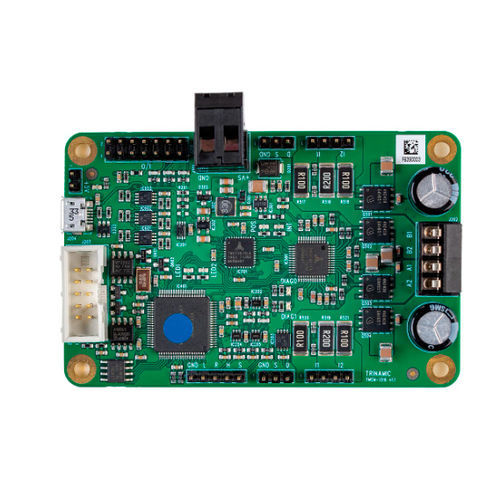

Schrittmotorcontroller - TMCM-1316 - Analog Devices - 2-Phasen / Closed-Loop / einachsig
Schrittmotorcontroller - TMCM-1316 - Analog Devices - 2-Phasen / Closed-Loop / einachsig
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

AC/DC
2-Phasen
Motor
Schritt
Weitere Eigenschaften
Closed-Loop, einachsig, kombiniert
Ausgangsspannung

Max: 30 V

Min: 10 V

Stromstärke

5,7 A

Beschreibung

Das TMCM-1316 ist eine einachsige Motorsteuerungs-/Treiberplatine für bipolare 2-Phasen-Schrittmotoren, einschließlich Closed-Loop-Betrieb mit externem Encoder. Es verfügt über die ADI TRINAMIC Controller/Treiber-Kette bestehend aus TMC4361 und TMC5160 in Kombination mit einem ARM Cortex-M4™ (MK20DX128VLK7) Prozessor. Das Modul ist als voll funktionsfähige Entwicklungsplattform gedacht. Alles, was Sie für den Start benötigen, ist ein Netzteil und die kostenlose und einfach zu bedienende TMCL-IDE von ADI Trinamic. Diese grafische Benutzeroberfläche ermöglicht eine schnelle Einrichtung und unterstützt die Verwendung von Befehlen im Direktmodus, überwacht das Echtzeitverhalten, das in Diagrammen dargestellt wird, und protokolliert und speichert Daten. ANWENDUNGEN Laborautomatisierung Fertigung Robotik Fabrik-Automatisierung Prüfung und Messung Technologie-Bewertung Erste Erfahrungen mit Schrittmotoren Hobby-Anwendung Merkmale S-förmige Rampen + SixPoint™-Rampen + lineare Rampen Mehrzweck-Eingänge und -Ausgänge

---
