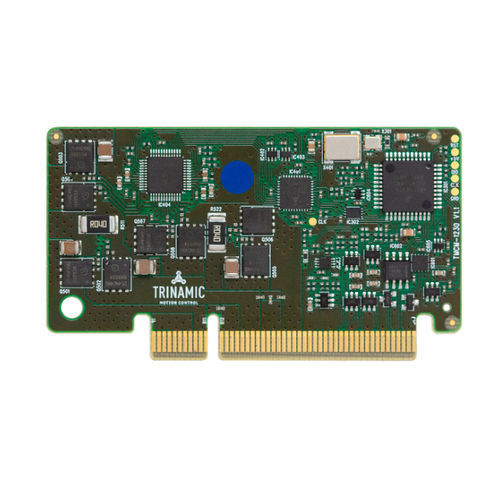

2-Phasen-Motorcontroller TMCM-1230

SchrittCANopenfür RS-485 Schnittstellen

Das TMCM-1230 ist ein einachsiges Controller/Treiber-Modul für bipolare 2-Phasen-Schrittmotoren. Das Modul kann entweder mit TMCL-Firmware verwendet werden, die sowohl den Standalone-Betrieb als auch die Steuerung im Direktmodus über TMCL™-Befehle unterstützt, oder mit CANopen-Firmware, die die Steuerung über das CANopen®-Protokoll unterstützt. Beide Firmware-Versionen nutzen den ADI Trinamic TMC4361 Motion Controller und den TMC5160 Motortreiber umfassend. Dynamische Stromregelung und leiser, reibungsloser und effizienter Betrieb werden mit den Funktionen StealthChop™, DcStep™, StallGuard2™ und CoolStep™ kombiniert. ANWENDUNGEN Laborautomatisierung Fertigung Handhabung von Halbleitern Robotertechnik Fabrik-Automatisierung Test & Messung Biowissenschaft Biotechnologie Handhabung von Flüssigkeiten Merkmale Einachsiger Controller/Treiber für bipolaren 2-Phasen-Schrittmotor Trapezförmige, SixPoint™- und S-förmige Rampen Bis zu 5A RMS Motorstrom RS485- und CAN-Schnittstelle Single-ended ABN-Encoder-Schnittstelle Schritt-/Richtungseingänge Eingänge für Stoppschalter und Referenzschalter Allzweck-Eingänge und -Ausgänge
