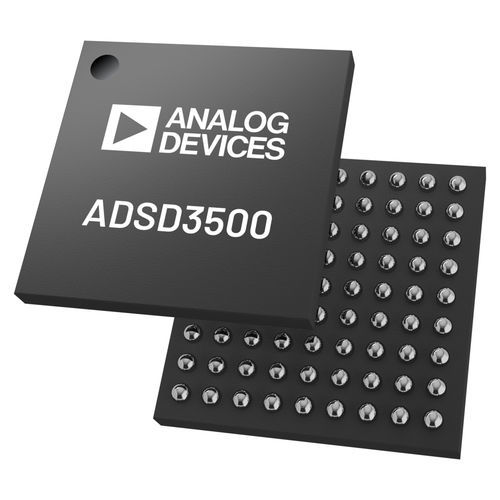

ARM-Prozessor ADSD3500

Signal

Der ADSD3500 ist ein Time-of-Flight (ToF)-Tiefenbildsignalprozessor (ISP) für ToF-Produkte von Analog Devices wie den ADTF3175 und den ADSD3030. Der Tiefen-ISP verarbeitet die rohen Phasenbilder des ToF-Imagers und erzeugt die endgültigen Bilder für radiale Tiefe, aktive Helligkeit (AB) und Konfidenz. Der ADSD3500 unterstützt die vollständige Berechnung von Tiefe, aktiver Helligkeit und Konfidenzdaten bei einer Auflösung von 640x480 und die partielle Tiefenberechnung (Pre-Phase Unwrap) bei einer Auflösung von 1024x1024. Der Daten- und Verarbeitungsfluss wird durch den integrierten ARM® Cortex®-M33 gesteuert. Die Berechnungen werden mit dedizierter Hardware und Speicher durchgeführt, was eine stromsparende ToF-Tiefen-ISP-Lösung ermöglicht. Der ADSD3500 steuert auch das Hochfahren des Bildsensormoduls, das Laden der Kalibrierungsdaten und das Triggern von Bildern. Die Bilddatenempfänger- (Rx) und -sender- (Tx) Ports verwenden standardmäßige MIPI (Mobile Industry Processor Interface) Camera Serial Link 2 (CSI-2) Schnittstellen. Die Programmierung und der Betrieb des Prozessors werden über die seriellen 4-Draht-Schnittstellen QSPI, I2C und I3C gesteuert. Der ADSD3500 ist in einem 3,47mm x 3,47mm großen WLCSP-Gehäuse erhältlich und für einen Betriebstemperaturbereich von -25°C bis +85°C spezifiziert. ANWENDUNGEN Systeme für erweiterte Realität (AR) Robotik Gebäudeautomatisierung Bildverarbeitungssysteme Merkmale Tiefenprozessor für Time-of-Flight-Imager von Analog Devices Volle Tiefenverarbeitung bei einer Auflösung von 640x480, bis zu 90 FPS Teilweise Tiefenverarbeitung bei einer Auflösung von 1024x1024, bis zu 30 FPS On-Chip-SRAM für Bildpufferung und -manipulation Arm Cortex-M33-Prozessor für die Datenflusskontrolle 4-Spur MIPI CSI-2-Empfängerschnittstelle, 2,5 Gbit/s pro Spur 2-Spur-MIPI CSI-2-Senderschnittstelle, 2,5 Gbit/s pro Spur
