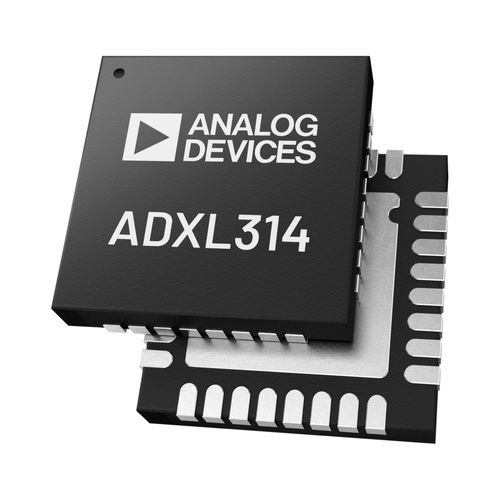

Beschleunigungsmodul / 3 Achsen ADXL314

mit Digitalausgang

Der ADXL314 ist ein digitaler 3-Achsen-Beschleunigungsmesser mit einem Messbereich von ±200 g und einer Auflösung von 13 Bit. Die digitalen Ausgangsdaten sind als 16-Bit-Zweierkomplementdaten formatiert und über eine serielle Peripherieschnittstelle (SPI), 3-Draht- oder 4-Draht-Schnittstelle oder eine digitale I2C-Schnittstelle zugänglich. Ein integriertes Speicherverwaltungssystem mit einem 32-stufigen FIFO-Puffer (first in, first out) kann Daten speichern, um die Aktivität des Host-Prozessors zu minimieren und den Stromverbrauch des Gesamtsystems zu senken. Low-Power-Modi ermöglichen ein intelligentes bewegungsbasiertes Energiemanagement mit Schwellenwerterfassung und aktiver Beschleunigungsmessung bei geringer Verlustleistung, typischerweise 65 μA für VS = 2,5 V bei einer Ausgangsdatenrate (ODR) von 100 Hz. Der ADXL314 wird in einem kleinen, dünnen, 5 mm × 5 mm × 1,45 mm großen 32-poligen LFCSP geliefert. ANWENDUNGEN Überwachung von Reifen und Batteriepacks Erkennung von Ereignissen mit hoher Kraft ±200 g Messbereich Geringer Stromverbrauch: 170 μA im Messmodus und 17 μA im Standby-Modus bei VS = 2,5 V (typisch) Feste 13-Bit-Ausgangsauflösung Versorgungsspannungsbereich: 2,0 V bis 3,6 V Eingebettetes Speicherverwaltungssystem mit FIFO-Technologie minimiert die Belastung des Host-Prozessors Erkennung von Schockereignissen Aktivitäts-/Inaktivitätsüberwachung SPI (3- oder 4-Draht) und I2C-Digitalschnittstellen Breiter Temperaturbereich: -40 bis +125°C 10.000 g Schocküberleben Pb-frei und RoHS-konform Klein und dünn: 32-polig, 5 mm × 5 mm × 1,45 mm LFCSP AEC-Q100-qualifiziert für Automobilanwendungen
