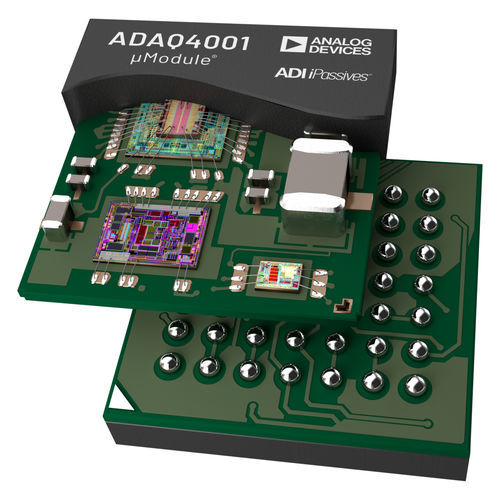

Analoge Datenerfassungskarte ADAQ4001

digital16-Bit

Der ADAQ4001 ist eine μModule®-Präzisionsdatenerfassung (DAQ), eine Signalkettenlösung, die den Entwicklungszyklus eines Präzisionsmesssystems verkürzt, indem sie die Herausforderung des Signalkettendesigns (Komponentenauswahl, -optimierung und -layout) vom Entwickler auf das Gerät überträgt. Mit Hilfe der System-in-Package (SIP)-Technologie reduziert der ADAQ4001 die Anzahl der Endsystemkomponenten, indem er mehrere gemeinsame Signalverarbeitungs- und -konditionierungsblöcke in einem einzigen Gerät kombiniert. Zu diesen Blöcken gehören ein hochauflösender Analog-Digital-Wandler (ADC) mit 16 Bit und 2 MSPS, ein rauscharmer, vollständig differenzieller ADC-Treiberverstärker (FDA) und ein stabiler Referenzpuffer. Unter Verwendung der iPassives®-Technologie von Analog Devices, Inc. enthält der ADAQ4001 außerdem wichtige passive Komponenten mit hervorragenden Anpassungs- und Drifteigenschaften, um temperaturabhängige Fehlerquellen zu minimieren und eine optimierte Leistung zu bieten (siehe Abbildung 1 im Datenblatt). Die Unterbringung dieser Signalkettenlösung in einem kleinen, 7 mm × 7 mm großen CSP_BGA mit 49 Kugeln und einem Raster von 0,80 mm ermöglicht kompakte Formfaktordesigns ohne Leistungseinbußen und vereinfacht die Verwaltung der Materialliste des Endsystems. Durch dieses Maß an Systemintegration ist der ADAQ4001 wesentlich unempfindlicher gegenüber dem Leiterplatten-Layout und bietet gleichzeitig die Flexibilität, sich an eine breite Palette von Signalpegeln anzupassen. Die serielle Peripherieschnittstelle (SPI) ist kompatibel mit 1,8 V, 2,5 V, 3 V oder 5 V Logik und verwendet eine separate VIO-Versorgung. Der spezifizierte Betriebsbereich des ADAQ4001 liegt zwischen -40°C und +125°C. ANWENDUNGEN Automatische Prüfgeräte Automatisierung von Maschinen Prozesssteuerung Medizinische Instrumentierung
