Analoge Datenerfassungskarte ADAQ23878

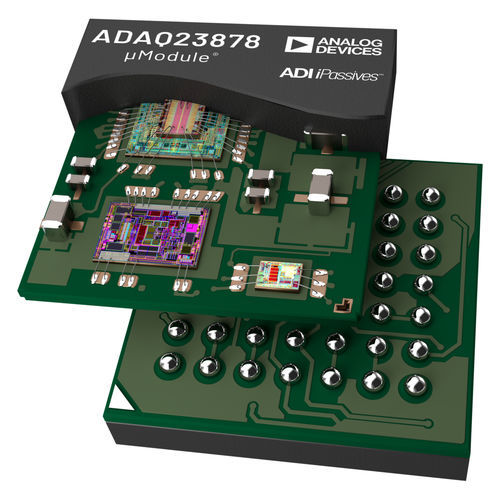

Der ADAQ23878 ist eine Präzisions-Hochgeschwindigkeits-μModule®-Datenerfassungslösung, die den Entwicklungszyklus von Präzisionsmesssystemen verkürzt, indem sie den Aufwand für die Auswahl, Optimierung und das Layout der Komponenten vom Entwickler auf das Gerät überträgt. Durch die Verwendung der System-in-Package (SIP)-Technologie reduziert der ADAQ23878 die Anzahl der Endsystemkomponenten, indem er mehrere gemeinsame Signalverarbeitungs- und -aufbereitungsblöcke in einem einzigen Gerät kombiniert, einschließlich eines rauscharmen, vollständig differenziellen ADC-Treibers (FDA), eines stabilen Referenzpuffers und eines Hochgeschwindigkeits-ADC mit 18 Bit und 15 MSPS (Successive Approximation Register). Der ADAQ23878 enthält auch die kritischen passiven Komponenten mit überlegenen Anpassungs- und Drifteigenschaften unter Verwendung der iPassive®-Technologie von Analog Devices, Inc. um temperaturabhängige Fehlerquellen zu minimieren und eine optimierte Leistung zu bieten. Die schnelle Einschwingzeit der ADC-Treiberstufe und die geringe Latenzzeit des SAR-ADC bieten eine einzigartige Lösung für Multiplex-Signalkettenarchitekturen mit hoher Kanalzahl und Regelkreisanwendungen. Das 9 mm × 9 mm große BGA-Gehäuse ermöglicht kleinere Formfaktor-Instrumente ohne Leistungseinbußen. Die Systemintegration löst viele Designherausforderungen, während der Baustein weiterhin die Flexibilität einer konfigurierbaren ADC-Treiber-Rückkopplungsschleife bietet, um Verstärkungs- oder Dämpfungsanpassungen zu ermöglichen, sowie einen vollständig differenziellen oder unsymmetrischen zu differenziellen Eingang. Der Betrieb mit einer einzigen 5-V-Versorgung ist möglich, wobei der Baustein eine optimale Leistung erbringt.
