Datenerfassungskarte / 4 Kanäle ADAQ4380-4

analog16-Bit

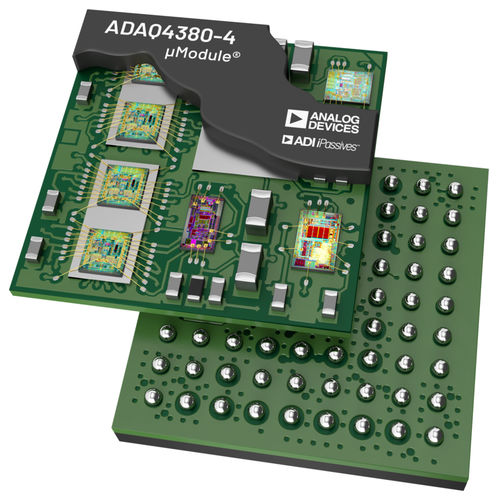

Der ADAQ4380-4 ist ein Vierkanal-Präzisionsdatenerfassungs-Signalketten-μModul, das den Entwicklungszyklus eines Präzisionsmesssystems verkürzt, indem es die Herausforderungen des Signalkettendesigns in Bezug auf Komponentenauswahl, Optimierung und Layout vom Entwickler auf das Gerät überträgt. Mit Hilfe der System-in-Package (SIP)-Technologie reduziert der ADAQ4380-4 die Anzahl der Endsystemkomponenten, indem er mehrere gemeinsame Signalverarbeitungs- und -konditionierungsblöcke in einem einzigen Gerät kombiniert. Zu diesen Blöcken gehören ein vierkanaliger, hochauflösender 16-Bit-SAR-ADC mit 4 MSPS simultaner Abtastung, ein rauscharmer, vollständig differenzieller ADC-Treiberverstärker, eine 3,3-V-Präzisionsspannungsreferenz, rauscharme Pufferverstärker und ein Low-Dropout-Linearregler. Der ADAQ4380-4 verfügt über einen On-Chip-Oversampling-Block, der den Dynamikbereich verbessert und das Rauschen bei niedrigeren Bandbreiten reduziert. Durch das Oversampling kann die Auflösung um bis zu zwei Bit erhöht werden. Er bietet die Flexibilität einer konfigurierbaren ADC-Treiber-Rückkopplungsschleife, die vier Verstärkungs- und Dämpfungsanpassungen ermöglicht und sowohl eine vollständig differentielle als auch eine Single-Ended-to-Differential-Eingangskonfiguration akzeptiert. Der ADAQ4380-4 nutzt die iPassives®-Technologie von Analog Devices, Inc. und enthält wichtige passive Komponenten mit hervorragenden Anpassungs- und Drifteigenschaften, um temperaturabhängige Fehlerquellen zu minimieren und eine optimierte Signalkettenleistung zu bieten. Der ADAQ4380-4 ist in einem kleinen 8 mm × 8 mm × 0,8 mm großen 81-Kugel-CSP_BGA-Gehäuse untergebracht, das ein kompaktes Design ohne Leistungseinbußen ermöglicht und die Verwaltung der Endsystem-Materialliste vereinfacht.
