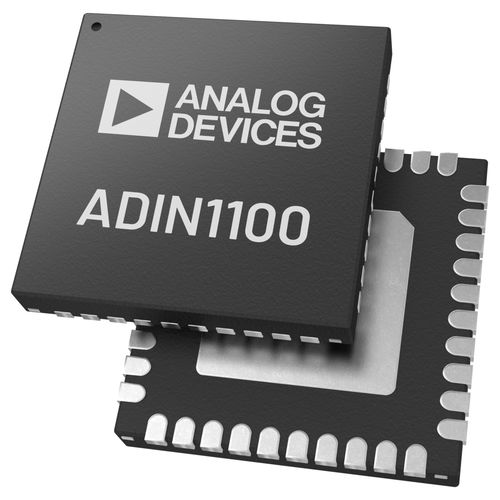

Transceiver-Modul / Ethernet ADIN1100

Automatisierungmit geringer Leistunganalog

Der ADIN1100 ist ein stromsparender 10BASE-T1L-Transceiver mit einem Anschluss, der für industrielle Ethernet-Anwendungen entwickelt wurde und mit dem IEEE® 802.3cg-2019™-Ethernet-Standard für Single-Pair-Ethernet (SPE) mit hoher Reichweite von 10 Mbit/s konform ist. Der ADIN1100 integriert einen Ethernet-PHY-Kern mit allen zugehörigen analogen Schaltungen, Eingangs- und Ausgangstaktpufferung, dem Management-Schnittstellen-Steuerregister und Subsystemregistern sowie der MAC-Schnittstelle und der Steuerlogik zur Verwaltung von Reset, Taktsteuerung und Pin-Konfiguration. Der ADIN1100 unterstützt eine Kabelreichweite von bis zu 1700 Metern bei aktivierter Autonegotiation und hat einen extrem niedrigen Stromverbrauch von 39 mW. Der PHY-Kern unterstützt den 1,0 V p-p-Betriebsmodus und den 2,4 V p-p-Betriebsmodus, die im IEEE 802.3cg-Standard definiert sind, und kann mit einer einzigen Stromversorgungsschiene von 1,8 V oder 3,3 V betrieben werden, wobei die Option mit der niedrigeren Spannung den 1,0 V p-p-Übertragungsspannungspegel unterstützt. Der ADIN1100 verfügt über eine integrierte Schaltung zur Überwachung der Spannungsversorgung und einen Power-on-Reset (POR)-Schaltkreis zur Verbesserung der Robustheit auf Systemebene. Die MDIO-Schnittstelle ist eine serielle 2-Draht-Schnittstelle für die Kommunikation zwischen einem Host-Prozessor oder MAC und dem ADIN1100 und ermöglicht so den Zugriff auf Steuer- und Statusinformationen in den PHY-Core-Verwaltungsregistern. Diese Schnittstelle ist sowohl mit der IEEE 802.3 Standard Clause 22 als auch mit der Clause 45 Management Frame Struktur kompatibel. ANWENDUNGEN Prozesssteuerung Gebäudeautomatisierung Feldinstrumente und Schalter 10BASE-T1L IEEE-Standard 802.3cg-2019 konform Kabelreichweite bis zu 1700 m mit 1,0 V p-p und 2,4 V p-p Unterstützt Übertragungspegel von 1,0 V p-p und 2,4 V p-p Unterstützt Eigensicherheitsanwendungen
