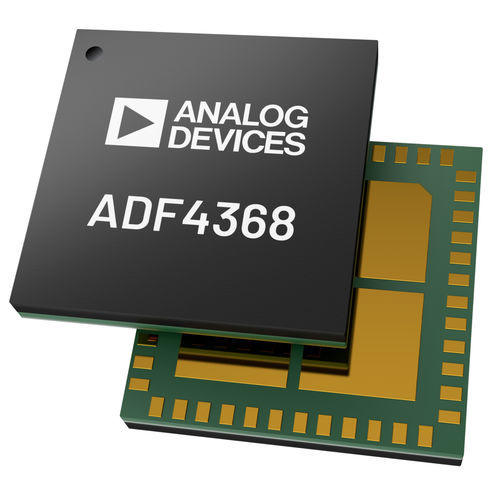

Mikrowellen-Synthesizer ADF4368

PLLFrequenzmit extrem schwachem Phasengeräusch

Der ADF4368 ist ein hochleistungsfähiger, extrem jitterarmer Integer-N- und fractional-N-Phase-Locked-Loop (PLL) mit integriertem VCO, der sich ideal für Frequenzumwandlungsanwendungen eignet. Die Hochleistungs-PLL hat eine Gütezahl von -239 dBc/Hz, ein sehr niedriges 1/f-Rauschen von normalisierten -287 dBc/Hz und eine hohe PFD-Frequenz, mit der ein extrem niedriges In-Band-Rauschen und integrierter Jitter erreicht werden kann. Der ADF4368 kann alle Frequenzen von 800 MHz bis 12,8 GHz ohne internen Verdoppler erzeugen, so dass keine subharmonischen Filter erforderlich sind. Der Σ-Δ-Modulator verfügt über einen festen Modulus von 25 Bit, der eine Frequenzauflösung im Hertz-Bereich ermöglicht, und einen zusätzlichen variablen Modulus von 17 Bit, der eine noch feinere Auflösung und Flexibilität bei der Frequenzplanung erlaubt. Die Ausgangsleistung von 9 dBm bei 12,8 GHz in Single-Ended-Konfiguration mit 16-stufiger Leistungsanpassung macht ihn für jede Anwendung sehr nützlich. Für Anwendungen mit mehreren Frequenzumsetzern, wie z.B. Phasen-Array-Radar oder massive MIMO-Systeme, können die Ausgänge mehrerer ADF4368 über den SYNC-Eingang oder EZSync™ abgeglichen werden. Die EZSync-Methode wird verwendet, wenn es schwierig ist, das SYNC-Signal präzise an alle Geräte zu verteilen. Für Anwendungen, die eine deterministische Verzögerung oder eine Verzögerungsanpassungsfähigkeit erfordern, ist eine programmierbare Referenz-Ausgangsverzögerung mit einer Auflösung von <1 ps vorgesehen. Die Referenz-Ausgangsverzögerung ist über mehrere Geräte und Temperaturen hinweg garantiert und ermöglicht eine vorhersehbare und präzise Multichip-Ausrichtung. Die Einfachheit des ADF4368-Blockdiagramms verkürzt die Entwicklungszeit durch eine vereinfachte SPI-Registerkarte, einen externen SYNC-Eingang und eine wiederholbare Multichip-Phasenausrichtung sowohl im Integer- als auch im Fractional-Modus.
