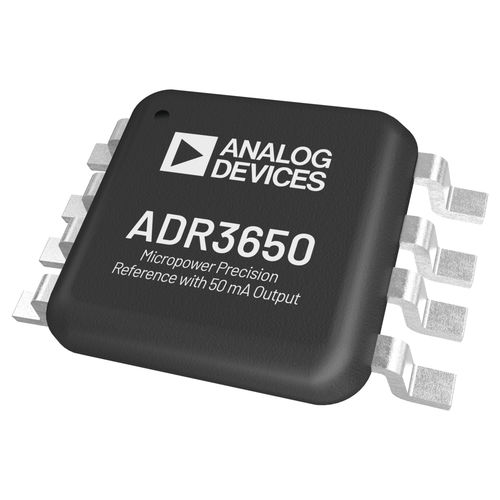

Spannungsreferenz ADR3650

Die ADR3625\ADR3630\ADR3650 sind stromsparende, hochpräzise Spannungsreferenzen mit einem maximalen Temperaturkoeffizienten von 3 ppm/°C für die B-Klasse in einem 8-poligen MSOP. Die ADR3625\ADR3630\ADR3650 können bis zu 70 mA liefern und sind ein hervorragender Ersatz für standardmäßige Low-Dropout-Regler (LDO). Um eine hohe Genauigkeit zu gewährleisten, werden die Ausgangsspannung und der Temperaturkoeffizient während der Produktion mit der proprietären DigiTrim®-Technologie von Analog Devices, Inc. getrimmt. Die niedrige thermische Hysterese (7 ppm) und die geringe Langzeitdrift (160 ppm bei 3500 Stunden) verbessern die Genauigkeit über die gesamte Lebensdauer des Systems. Für den Betrieb ist eine Mindestlastkapazität von 0,1 μF erforderlich. Der ADR3625\ADR3630\ADR3650 ist für einen Betriebstemperaturbereich von -‍40°C bis +125°C spezifiziert. ANWENDUNGEN Präzisionsnetzteile Tragbare Messgeräte Prozess-Transmitter Ferngesteuerte Sensoren Medizinische Messgeräte Auto-Batterie-Monitore Maximaler Temperaturkoeffizient 3 ppm/°C (Klasse B) 6 ppm/°C (Klasse A) Ausgangsstromkapazität (typisch): 70 mA als Quelle und 20 mA als Senke Niedriger Ruhestrom: 65 μA Niedriger Abschaltstrom: 1,5 μA Ausgangsspannungsrauschen (0,1 Hz bis 10 Hz): 3 ppm p-p Maximaler anfänglicher Ausgangsspannungsfehler ±0,04% (Klasse B) ±0,08% (Klasse A) Betriebstemperaturbereich: -40°C bis +125°C Maximale Eingangsspannung: 16 V Niedrige Dropout-Spannung: 0,15 V 1.8-V-Logik-kompatibel 8-poliges MSOP-Gehäuse
